A - Schraubmuffen

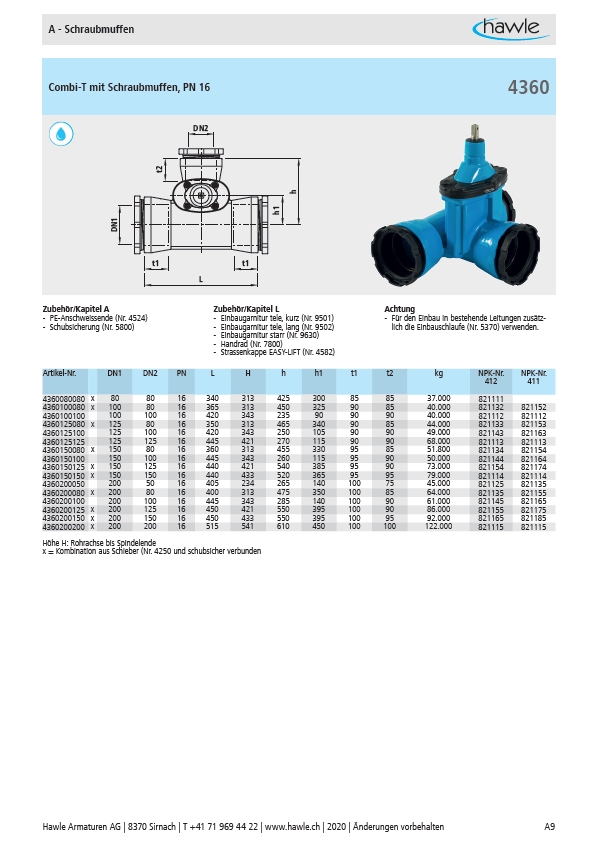

Combi-T mit Schraubmuffen, PN 16
DN1
h1
h
t2
DN2
t1 t1
L
Zubehör/Kapitel A Zubehör/Kapitel L Achtung
- PE-Anschweissende (Nr. 4524)
- Schubsicherung (Nr. 5800)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
4360
- Für den Einbau in bestehende Leitungen zusätzlich
die Einbauschlaufe (Nr. 5370) verwenden.
Artikel-Nr. DN1 DN2 PN L H h h1 t1 t2 kg NPK-Nr.
412
NPK-Nr.
411
4360080080 x 80 80 16 340 313 425 300 85 85 37.000 821111
4360100080 x 100 80 16 365 313 450 325 90 85 40.000 821132 821152
4360100100 100 100 16 420 343 235 90 90 90 40.000 821112 821112
4360125080 x 125 80 16 350 313 465 340 90 85 44.000 821133 821153
4360125100 125 100 16 420 343 250 105 90 90 49.000 821143 821163
4360125125 125 125 16 445 421 270 115 90 90 68.000 821113 821113
4360150080 x 150 80 16 360 313 455 330 95 85 51.800 821134 821154
4360150100 150 100 16 445 343 260 115 95 90 50.000 821144 821164
4360150125 x 150 125 16 440 421 540 385 95 90 73.000 821154 821174
4360150150 x 150 150 16 440 433 520 365 95 95 79.000 821114 821114
4360200050 200 50 16 405 234 265 140 100 75 45.000 821125 821135
4360200080 x 200 80 16 400 313 475 350 100 85 64.000 821135 821155
4360200100 200 100 16 445 343 285 140 100 90 61.000 821145 821165
4360200125 x 200 125 16 450 421 550 395 100 90 86.000 821155 821175
4360200150 x 200 150 16 450 433 550 395 100 95 92.000 821165 821185
4360200200 x 200 200 16 515 541 610 450 100 100 122.000 821115 821115
Höhe H: Rohrachse bis Spindelende
x = Kombination aus Schieber (Nr. 4250 und schubsicher verbunden
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A9
