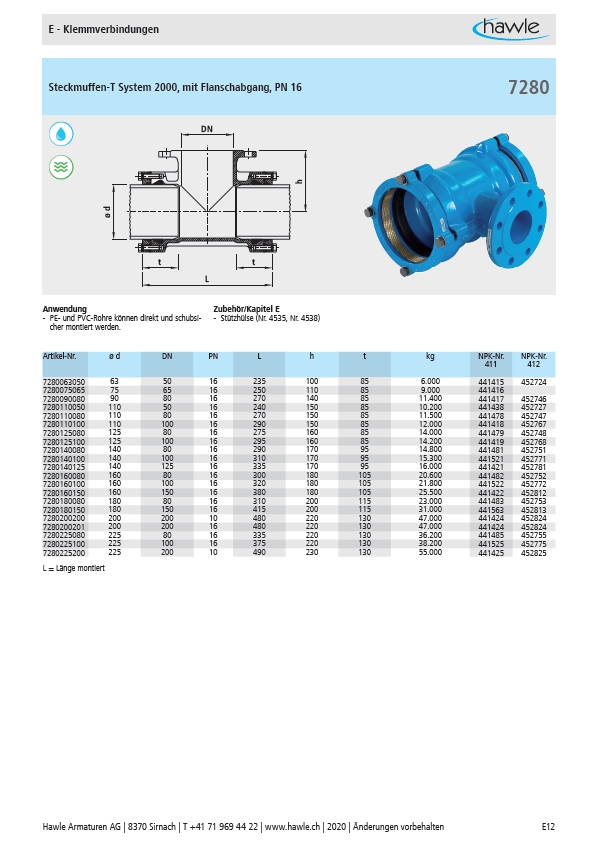

E - Klemmverbindungen
Steckmuffen-T System 2000, mit Flanschabgang, PN 16
DN
ø d
t t
L
Anwendung Zubehör/Kapitel E
- PE- und PVC-Rohre können direkt und schubsicher
montiert werden.
h
- Stützhülse (Nr. 4535, Nr. 4538)
7280
Artikel-Nr. ø d DN PN L h t kg NPK-Nr.
411
NPK-Nr.
412
7280063050 63 50 16 235 100 85 6.000 441415 452724
7280075065 75 65 16 250 110 85 9.000 441416
7280090080 90 80 16 270 140 85 11.400 441417 452746
7280110050 110 50 16 240 150 85 10.200 441438 452727
7280110080 110 80 16 270 150 85 11.500 441478 452747
7280110100 110 100 16 290 150 85 12.000 441418 452767
7280125080 125 80 16 275 160 85 14.000 441479 452748
7280125100 125 100 16 295 160 85 14.200 441419 452768
7280140080 140 80 16 290 170 95 14.800 441481 452751
7280140100 140 100 16 310 170 95 15.300 441521 452771
7280140125 140 125 16 335 170 95 16.000 441421 452781
7280160080 160 80 16 300 180 105 20.600 441482 452752
7280160100 160 100 16 320 180 105 21.800 441522 452772
7280160150 160 150 16 380 180 105 25.500 441422 452812
7280180080 180 80 16 310 200 115 23.000 441483 452753
7280180150 180 150 16 415 200 115 31.000 441563 452813
7280200200 200 200 10 480 220 130 47.000 441424 452824
7280200201 200 200 16 480 220 130 47.000 441424 452824
7280225080 225 80 16 335 220 130 36.200 441485 452755
7280225100 225 100 16 375 220 130 38.200 441525 452775
7280225200 225 200 10 490 230 130 55.000 441425 452825
L = Länge montiert
