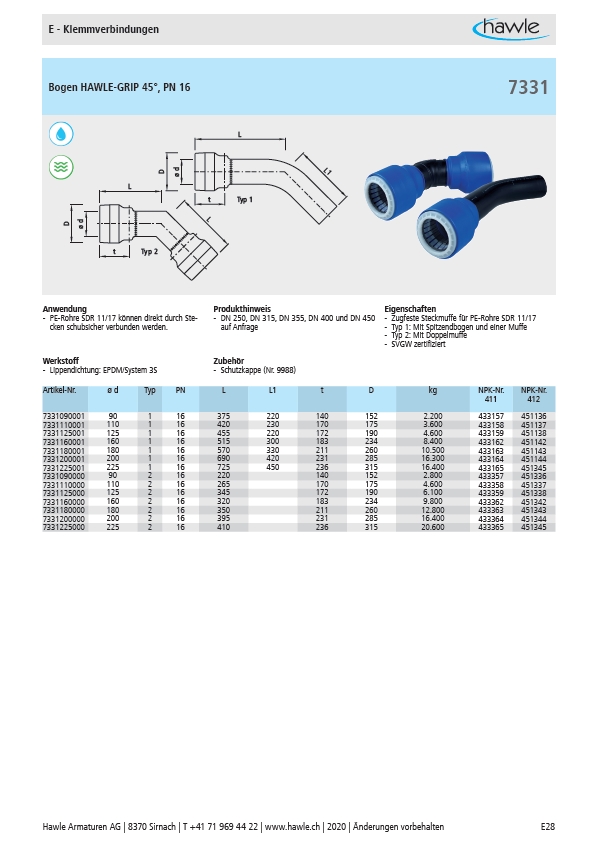

E - Klemmverbindungen
Bogen HAWLE-GRIP 45°, PN 16
ø d
D
L
t
L1
t
ø d
D
L
Typ 2
L
Typ 1
Anwendung Produkthinweis Eigenschaften
- PE-Rohre SDR 11/17 können direkt durch Stecken
schubsicher verbunden werden.
- DN 250, DN 315, DN 355, DN 400 und DN 450
auf Anfrage
7331
- Zugfeste Steckmuffe für PE-Rohre SDR 11/17
- Typ 1: Mit Spitzendbogen und einer Muffe
- Typ 2: Mit Doppelmuffe
- SVGW zertifiziert
Werkstoff Zubehör
- Lippendichtung: EPDM/System 3S - Schutzkappe (Nr. 9988)
Artikel-Nr. ø d Typ PN L L1 t D kg NPK-Nr.
411
NPK-Nr.
412
7331090001 90 1 16 375 220 140 152 2.200 433157 451136
7331110001 110 1 16 420 230 170 175 3.600 433158 451137
7331125001 125 1 16 455 220 172 190 4.600 433159 451138
7331160001 160 1 16 515 300 183 234 8.400 433162 451142
7331180001 180 1 16 570 330 211 260 10.500 433163 451143
7331200001 200 1 16 690 420 231 285 16.300 433164 451144
7331225001 225 1 16 725 450 236 315 16.400 433165 451345
7331090000 90 2 16 220 140 152 2.800 433357 451336
7331110000 110 2 16 265 170 175 4.600 433358 451337
7331125000 125 2 16 345 172 190 6.100 433359 451338
7331160000 160 2 16 320 183 234 9.800 433362 451342
7331180000 180 2 16 350 211 260 12.800 433363 451343
7331200000 200 2 16 395 231 285 16.400 433364 451344
7331225000 225 2 16 410 236 315 20.600 433365 451345
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E28
