J - Anbohr-Schieber, Anbohr-Schellen

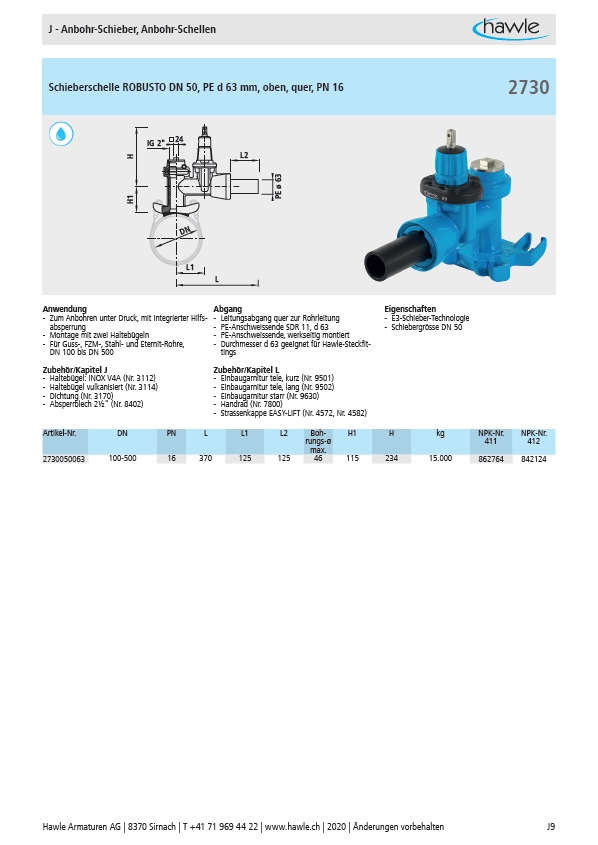

Schieberschelle ROBUSTO DN 50, PE d 63 mm, oben, quer, PN 16
H1 H
IG 2" 24
DN
L1
L
PE ø 63
L2
Anwendung Abgang Eigenschaften
- Zum Anbohren unter Druck, mit integrierter Hilfsabsperrung
- Leitungsabgang quer zur Rohrleitung
- PE-Anschweissende SDR 11, d 63
- Montage mit zwei Haltebügeln
- PE-Anschweissende, werkseitig montiert
- Für Guss-, FZM-, Stahl- und Eternit-Rohre,
- Durchmesser d 63 geeignet für Hawle-Steckfittings
DN 100 bis DN 500
- E3-Schieber-Technologie
- Schiebergrösse DN 50
Zubehör/Kapitel J Zubehör/Kapitel L
- Haltebügel: INOX V4A (Nr. 3112)
- Haltebügel vulkanisiert (Nr. 3114)
- Dichtung (Nr. 3170)
- Absperrblech 2½" (Nr. 8402)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4572, Nr. 4582)
2730
Artikel-Nr. DN PN L L1 L2 Bohrungs
ø
max.
H1 H kg NPK-Nr.
411
NPK-Nr.
412
2730050063 100-500 16 370 125 125 46 115 234 15.000 862764 842124
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten J9
