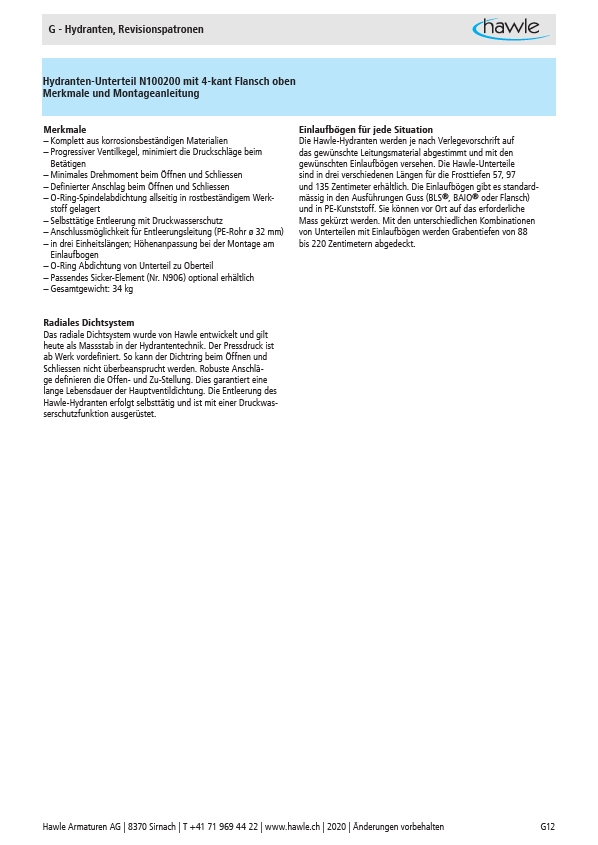

G - Hydranten, Revisionspatronen
Hydranten-Unterteil N100200 mit 4-kant Flansch oben
Merkmale und Montageanleitung
Merkmale
– Komplett aus korrosionsbeständigen Materialien
– Progressiver Ventilkegel, minimiert die Druckschläge beim
Betätigen
– Minimales Drehmoment beim Öffnen und Schliessen
– Definierter Anschlag beim Öffnen und Schliessen
– O-Ring-Spindelabdichtung allseitig in rostbeständigem Werkstoff
gelagert
– Selbsttätige Entleerung mit Druckwasserschutz
– Anschlussmöglichkeit für Entleerungsleitung (PE-Rohr ø 32 mm)
– in drei Einheitslängen; Höhenanpassung bei der Montage am
Einlaufbogen
– O-Ring Abdichtung von Unterteil zu Oberteil
– Passendes Sicker-Element (Nr. N906) optional erhältlich
– Gesamtgewicht: 34 kg
Radiales Dichtsystem
Das radiale Dichtsystem wurde von Hawle entwickelt und gilt
heute als Massstab in der Hydrantentechnik. Der Pressdruck ist
ab Werk vordefiniert. So kann der Dichtring beim Öffnen und
Schliessen nicht überbeansprucht werden. Robuste Anschläge
definieren die Offen- und Zu-Stellung. Dies garantiert eine
lange Lebensdauer der Hauptventildichtung. Die Entleerung des
Hawle-Hydranten erfolgt selbsttätig und ist mit einer Druckwasserschutzfunktion
ausgerüstet.
Einlaufbögen für jede Situation
Die Hawle-Hydranten werden je nach Verlegevorschrift auf
das gewünschte Leitungsmaterial abgestimmt und mit den
gewünschten Einlaufbögen versehen. Die Hawle-Unterteile
sind in drei verschiedenen Längen für die Frosttiefen 57, 97
und 135 Zentimeter erhältlich. Die Einlaufbögen gibt es standardmässig
in den Ausführungen Guss (BLS®, BAIO® oder Flansch)
und in PE-Kunststoff. Sie können vor Ort auf das erforderliche
Mass gekürzt werden. Mit den unterschiedlichen Kombinationen
von Unterteilen mit Einlaufbögen werden Grabentiefen von 88
bis 220 Zentimetern abgedeckt.
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten G12
