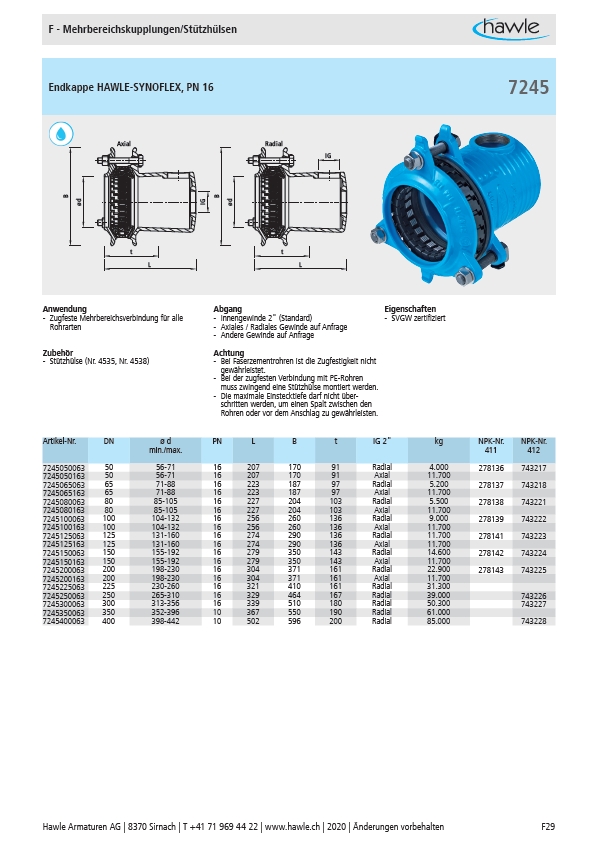

F - Mehrbereichskupplungen/Stützhülsen
Endkappe HAWLE-SYNOFLEX, PN 16
Axial Radial
t
L
ød
IG
B
t
L
ød
B
IG
Anwendung Abgang Eigenschaften
- Zugfeste Mehrbereichsverbindung für alle
Rohrarten
- Innengewinde 2" (Standard)
- Axiales / Radiales Gewinde auf Anfrage
- Andere Gewinde auf Anfrage
- SVGW zertifiziert
Zubehör Achtung
- Stützhülse (Nr. 4535, Nr. 4538) - Bei Faserzementrohren ist die Zugfestigkeit nicht
gewährleistet.
- Bei der zugfesten Verbindung mit PE-Rohren
muss zwingend eine Stützhülse montiert werden.
- Die maximale Einstecktiefe darf nicht überschritten
werden, um einen Spalt zwischen den
Rohren oder vor dem Anschlag zu gewährleisten.
7245
Artikel-Nr. DN ø d
min./max.
PN L B t IG 2" kg NPK-Nr.
411
NPK-Nr.
412
7245050063 50 56-71 16 207 170 91 Radial 4.000 278136 743217
7245050163 50 56-71 16 207 170 91 Axial 11.700
7245065063 65 71-88 16 223 187 97 Radial 5.200 278137 743218
7245065163 65 71-88 16 223 187 97 Axial 11.700
7245080063 80 85-105 16 227 204 103 Radial 5.500 278138 743221
7245080163 80 85-105 16 227 204 103 Axial 11.700
7245100063 100 104-132 16 256 260 136 Radial 9.000 278139 743222
7245100163 100 104-132 16 256 260 136 Axial 11.700
7245125063 125 131-160 16 274 290 136 Radial 11.700 278141 743223
7245125163 125 131-160 16 274 290 136 Axial 11.700
7245150063 150 155-192 16 279 350 143 Radial 14.600 278142 743224
7245150163 150 155-192 16 279 350 143 Axial 11.700
7245200063 200 198-230 16 304 371 161 Radial 22.900 278143 743225
7245200163 200 198-230 16 304 371 161 Axial 11.700
7245225063 225 230-260 16 321 410 161 Radial 31.300
7245250063 250 265-310 16 329 464 167 Radial 39.000 743226
7245300063 300 313-356 16 339 510 180 Radial 50.300 743227
7245350063 350 352-396 10 367 550 190 Radial 61.000
7245400063 400 398-442 10 502 596 200 Radial 85.000 743228
