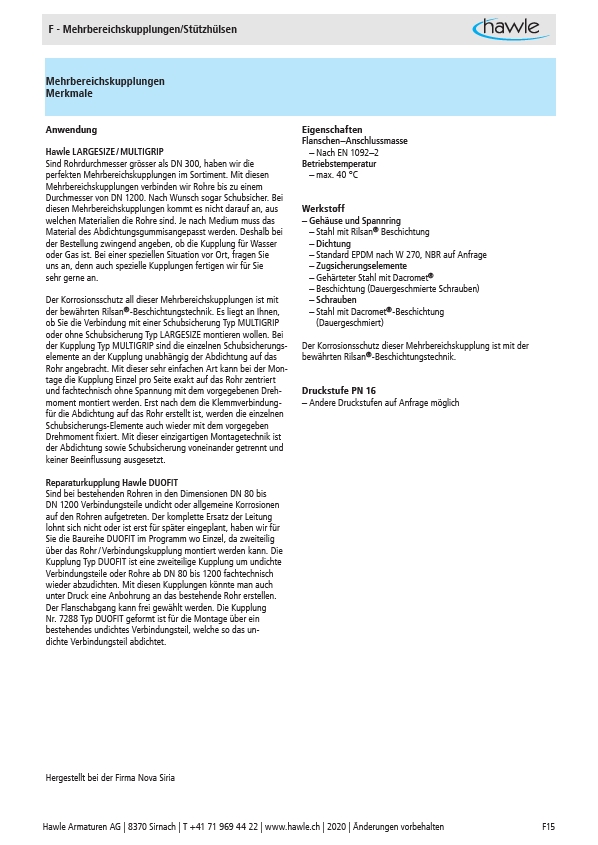

F - Mehrbereichskupplungen/Stützhülsen
Mehrbereichskupplungen
Merkmale
Anwendung
Hawle LARGESIZE / MULTIGRIP
Sind Rohrdurchmesser grösser als DN 300, haben wir die
perfekten Mehrbereichskupplungen im Sortiment. Mit diesen
Mehrbereichskupplungen verbinden wir Rohre bis zu einem
Durchmesser von DN 1200. Nach Wunsch sogar Schubsicher. Bei
diesen Mehrbereichskupplungen kommt es nicht darauf an, aus
welchen Materialien die Rohre sind. Je nach Medium muss das
Material des Abdichtungsgummisangepasst werden. Deshalb bei
der Bestellung zwingend angeben, ob die Kupplung für Wasser
oder Gas ist. Bei einer speziellen Situation vor Ort, fragen Sie
uns an, denn auch spezielle Kupplungen fertigen wir für Sie
sehr gerne an.
Der Korrosionsschutz all dieser Mehrbereichskupplungen ist mit
der bewährten Rilsan®-Beschichtungstechnik. Es liegt an Ihnen,
ob Sie die Verbindung mit einer Schubsicherung Typ MULTIGRIP
oder ohne Schubsicherung Typ LARGESIZE montieren wollen. Bei
der Kupplung Typ MULTIGRIP sind die einzelnen Schubsicherungselemente
an der Kupplung unabhängig der Abdichtung auf das
Rohr angebracht. Mit dieser sehr einfachen Art kann bei der Montage
die Kupplung Einzel pro Seite exakt auf das Rohr zentriert
und fachtechnisch ohne Spannung mit dem vorgegebenen Drehmoment
montiert werden. Erst nach dem die Klemmverbindungfür
die Abdichtung auf das Rohr erstellt ist, werden die einzelnen
Schubsicherungs-Elemente auch wieder mit dem vorgegeben
Drehmoment fixiert. Mit dieser einzigartigen Montagetechnik ist
der Abdichtung sowie Schubsicherung voneinander getrennt und
keiner Beeinflussung ausgesetzt.
Reparaturkupplung Hawle DUOFIT
Sind bei bestehenden Rohren in den Dimensionen DN 80 bis
DN 1200 Verbindungsteile undicht oder allgemeine Korrosionen
auf den Rohren aufgetreten. Der komplette Ersatz der Leitung
lohnt sich nicht oder ist erst für später eingeplant, haben wir für
Sie die Baureihe DUOFIT im Programm wo Einzel, da zweiteilig
über das Rohr / Verbindungskupplung montiert werden kann. Die
Kupplung Typ DUOFIT ist eine zweiteilige Kupplung um undichte
Verbindungsteile oder Rohre ab DN 80 bis 1200 fachtechnisch
wieder abzudichten. Mit diesen Kupplungen könnte man auch
unter Druck eine Anbohrung an das bestehende Rohr erstellen.
Der Flanschabgang kann frei gewählt werden. Die Kupplung
Nr. 7288 Typ DUOFIT geformt ist für die Montage über ein
bestehendes undichtes Verbindungsteil, welche so das un-
dichte Verbindungsteil abdichtet.
Hergestellt bei der Firma Nova Siria
Eigenschaften
Flanschen–Anschlussmasse
– Nach EN 1092–2
Betriebstemperatur
– max. 40 °C
Werkstoff
– Gehäuse und Spannring
– Stahl mit Rilsan® Beschichtung
– Dichtung
– Standard EPDM nach W 270, NBR auf Anfrage
– Zugsicherungselemente
– Gehärteter Stahl mit Dacromet®
– Beschichtung (Dauergeschmierte Schrauben)
– Schrauben
– Stahl mit Dacromet®-Beschichtung
(Dauergeschmiert)
Der Korrosionsschutz dieser Mehrbereichskupplung ist mit der
bewährten Rilsan®-Beschichtungstechnik.
Druckstufe PN 16
– Andere Druckstufen auf Anfrage möglich
