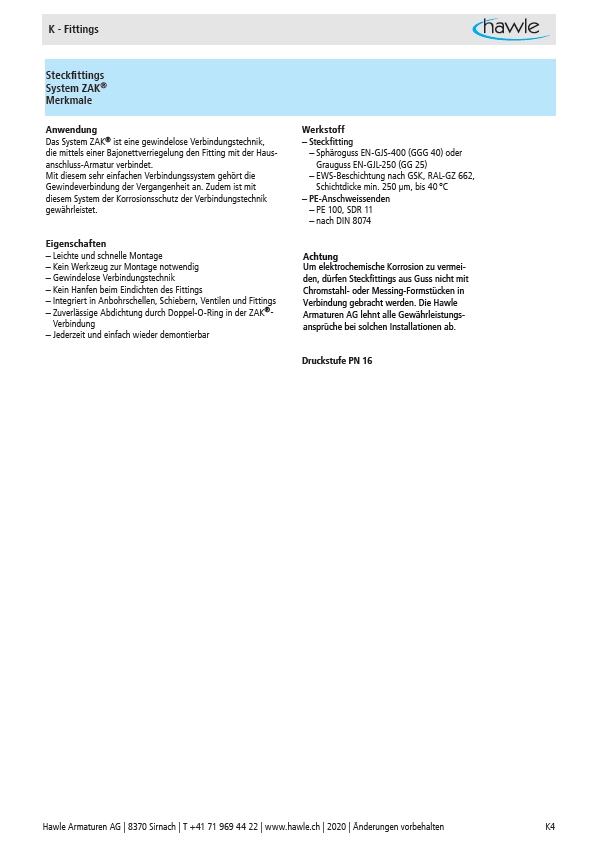

K - Fittings
Steckfittings
System ZAK®
Merkmale
Anwendung
Das System ZAK® ist eine gewindelose Verbindungstechnik,
die mittels einer Bajonettverriegelung den Fitting mit der Hausanschluss
Armatur verbindet.
Mit diesem sehr einfachen Verbindungssystem gehört die
Gewindeverbindung der Vergangenheit an. Zudem ist mit
diesem System der Korrosionsschutz der Verbindungstechnik
gewährleistet.
Eigenschaften
– Leichte und schnelle Montage
– Kein Werkzeug zur Montage notwendig
– Gewindelose Verbindungstechnik
– Kein Hanfen beim Eindichten des Fittings
– Integriert in Anbohrschellen, Schiebern, Ventilen und Fittings
– Zuverlässige Abdichtung durch Doppel-O-Ring in der ZAK®-
Verbindung
– Jederzeit und einfach wieder demontierbar
Werkstoff
– Steckfitting
– Sphäroguss EN-GJS-400 (GGG 40) oder
Grauguss EN-GJL-250 (GG 25)
– EWS-Beschichtung nach GSK, RAL-GZ 662,
Schichtdicke min. 250 μm, bis 40 °C
– PE-Anschweissenden
– PE 100, SDR 11
– nach DIN 8074
Achtung
Um elektrochemische Korrosion zu vermeiden,
dürfen Steckfittings aus Guss nicht mit
Chromstahl- oder Messing-Formstücken in
Verbindung gebracht werden. Die Hawle
Armaturen AG lehnt alle Gewährleistungsansprüche
bei solchen Installationen ab.
Druckstufe PN 16
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten K4
