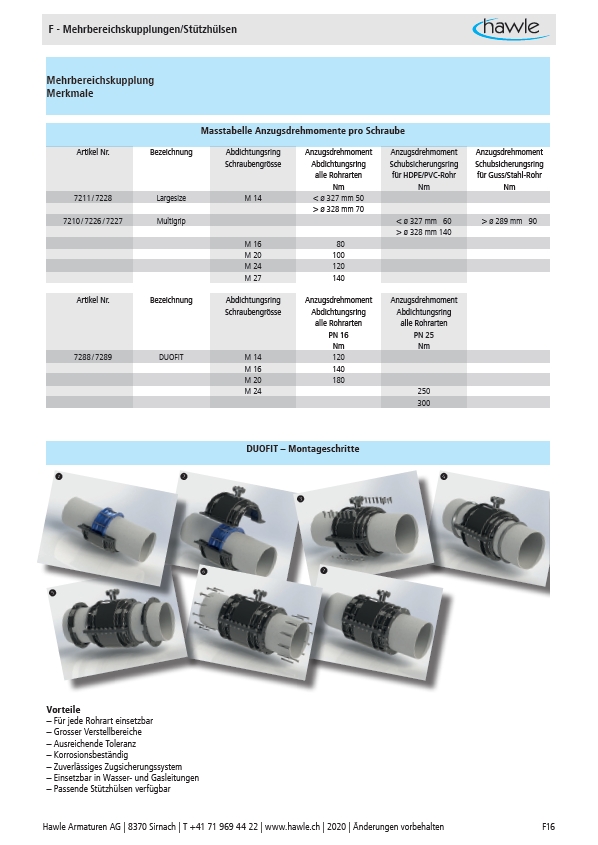

F - Mehrbereichskupplungen/Stützhülsen
Mehrbereichskupplung
Merkmale
Masstabelle Anzugsdrehmomente pro Schraube
Artikel Nr. Bezeichnung Abdichtungsring Anzugsdrehmoment Anzugsdrehmoment Anzugsdrehmoment
Schraubengrösse Abdichtungsring Schubsicherungsring Schubsicherungsring
alle Rohrarten für HDPE/PVC-Rohr für Guss/Stahl-Rohr
Nm Nm Nm
7211 / 7228 Largesize M 14 < ø 327 mm 50
> ø 328 mm 70
7210 / 7226 / 7227 Multigrip < ø 327 mm 60 > ø 289 mm 90
> ø 328 mm 140
M 16 80
M 20 100
M 24 120
M 27 140
Artikel Nr. Bezeichnung Abdichtungsring Anzugsdrehmoment Anzugsdrehmoment
Schraubengrösse Abdichtungsring Abdichtungsring
alle Rohrarten alle Rohrarten
PN 16 PN 25
Nm Nm
7288 / 7289 DUOFIT M 14 120
M 16 140
M 20 180
M 24 250
300
4
1
2
DUOFIT – Montageschritte
3
5
6
7
Vorteile
– Für jede Rohrart einsetzbar
– Grosser Verstellbereiche
– Ausreichende Toleranz
– Korrosionsbeständig
– Zuverlässiges Zugsicherungssystem
– Einsetzbar in Wasser- und Gasleitungen
– Passende Stützhülsen verfügbar
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F16
