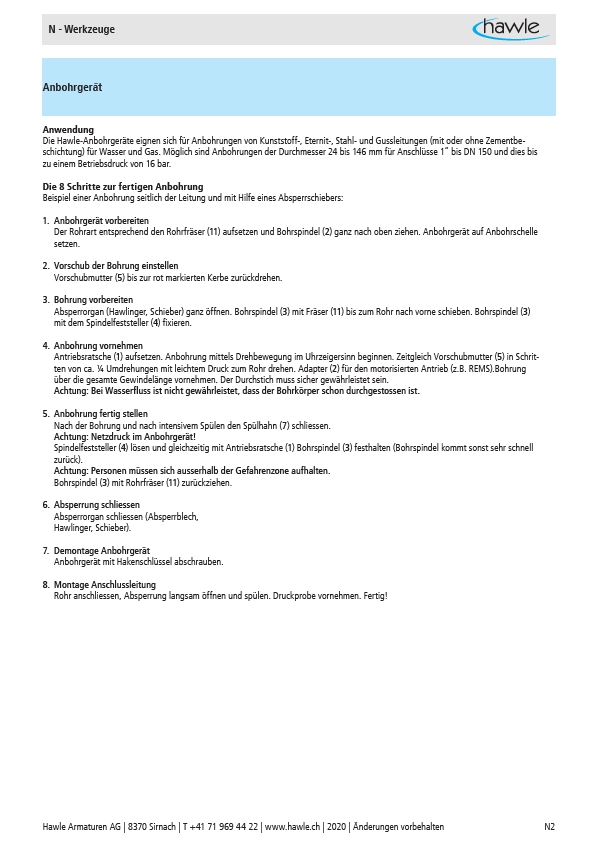

N - Werkzeuge
Anbohrgerät
Anwendung
Die Hawle-Anbohrgeräte eignen sich für Anbohrungen von Kunststoff-, Eternit-, Stahl- und Gussleitungen (mit oder ohne Zementbeschichtung)
für Wasser und Gas. Möglich sind Anbohrungen der Durchmesser 24 bis 146 mm für Anschlüsse 1“ bis DN 150 und dies bis
zu einem Betriebsdruck von 16 bar.
Die 8 Schritte zur fertigen Anbohrung
Beispiel einer Anbohrung seitlich der Leitung und mit Hilfe eines Absperrschiebers:
1. Anbohrgerät vorbereiten
Der Rohrart entsprechend den Rohrfräser (11) aufsetzen und Bohrspindel (2) ganz nach oben ziehen. Anbohrgerät auf Anbohrschelle
setzen.
2. Vorschub der Bohrung einstellen
Vorschubmutter (5) bis zur rot markierten Kerbe zurückdrehen.
3. Bohrung vorbereiten
Absperrorgan (Hawlinger, Schieber) ganz öffnen. Bohrspindel (3) mit Fräser (11) bis zum Rohr nach vorne schieben. Bohrspindel (3)
mit dem Spindelfeststeller (4) fixieren.
4. Anbohrung vornehmen
Antriebsratsche (1) aufsetzen. Anbohrung mittels Drehbewegung im Uhrzeigersinn beginnen. Zeitgleich Vorschubmutter (5) in Schritten
von ca. ¼ Umdrehungen mit leichtem Druck zum Rohr drehen. Adapter (2) für den motorisierten Antrieb (z.B. REMS).Bohrung
über die gesamte Gewindelänge vornehmen. Der Durchstich muss sicher gewährleistet sein.
Achtung: Bei Wasserfluss ist nicht gewährleistet, dass der Bohrkörper schon durchgestossen ist.
5. Anbohrung fertig stellen
Nach der Bohrung und nach intensivem Spülen den Spülhahn (7) schliessen.
Achtung: Netzdruck im Anbohrgerät!
Spindelfeststeller (4) lösen und gleichzeitig mit Antriebsratsche (1) Bohrspindel (3) festhalten (Bohrspindel kommt sonst sehr schnell
zurück).
Achtung: Personen müssen sich ausserhalb der Gefahrenzone aufhalten.
Bohrspindel (3) mit Rohrfräser (11) zurückziehen.
6. Absperrung schliessen
Absperrorgan schliessen (Absperrblech,
Hawlinger, Schieber).
7. Demontage Anbohrgerät
Anbohrgerät mit Hakenschlüssel abschrauben.
8. Montage Anschlussleitung
Rohr anschliessen, Absperrung langsam öffnen und spülen. Druckprobe vornehmen. Fertig!
