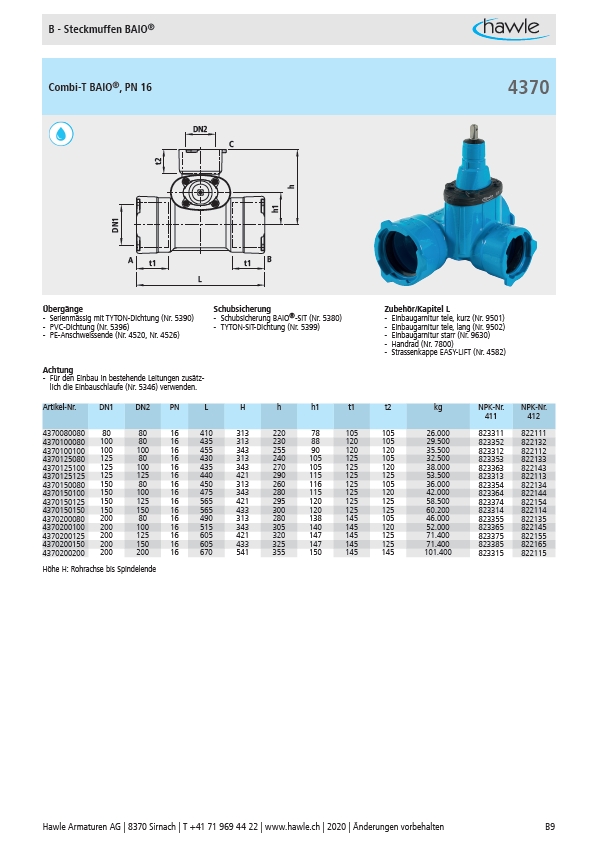

B - Steckmuffen BAIO®
Combi-T BAIO®, PN 16
DN1
h1
h
DN2
t2
C
A B
t1 t1
L
Übergänge Schubsicherung Zubehör/Kapitel L
- Serienmässig mit TYTON-Dichtung (Nr. 5390)
- Schubsicherung BAIO®-SIT (Nr. 5380)
- PVC-Dichtung (Nr. 5396)
- TYTON-SIT-Dichtung (Nr. 5399)
- PE-Anschweissende (Nr. 4520, Nr. 4526)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
Achtung
- Für den Einbau in bestehende Leitungen zusätzlich
die Einbauschlaufe (Nr. 5346) verwenden.
4370
Artikel-Nr. DN1 DN2 PN L H h h1 t1 t2 kg NPK-Nr.
411
NPK-Nr.
412
4370080080 80 80 16 410 313 220 78 105 105 26.000 823311 822111
4370100080 100 80 16 435 313 230 88 120 105 29.500 823352 822132
4370100100 100 100 16 455 343 255 90 120 120 35.500 823312 822112
4370125080 125 80 16 430 313 240 105 125 105 32.500 823353 822133
4370125100 125 100 16 435 343 270 105 125 120 38.000 823363 822143
4370125125 125 125 16 440 421 290 115 125 125 53.500 823313 822113
4370150080 150 80 16 450 313 260 116 125 105 36.000 823354 822134
4370150100 150 100 16 475 343 280 115 125 120 42.000 823364 822144
4370150125 150 125 16 565 421 295 120 125 125 58.500 823374 822154
4370150150 150 150 16 565 433 300 120 125 125 60.200 823314 822114
4370200080 200 80 16 490 313 280 138 145 105 46.000 823355 822135
4370200100 200 100 16 515 343 305 140 145 120 52.000 823365 822145
4370200125 200 125 16 605 421 320 147 145 125 71.400 823375 822155
4370200150 200 150 16 605 433 325 147 145 125 71.400 823385 822165
4370200200 200 200 16 670 541 355 150 145 145 101.400 823315 822115
Höhe H: Rohrachse bis Spindelende
