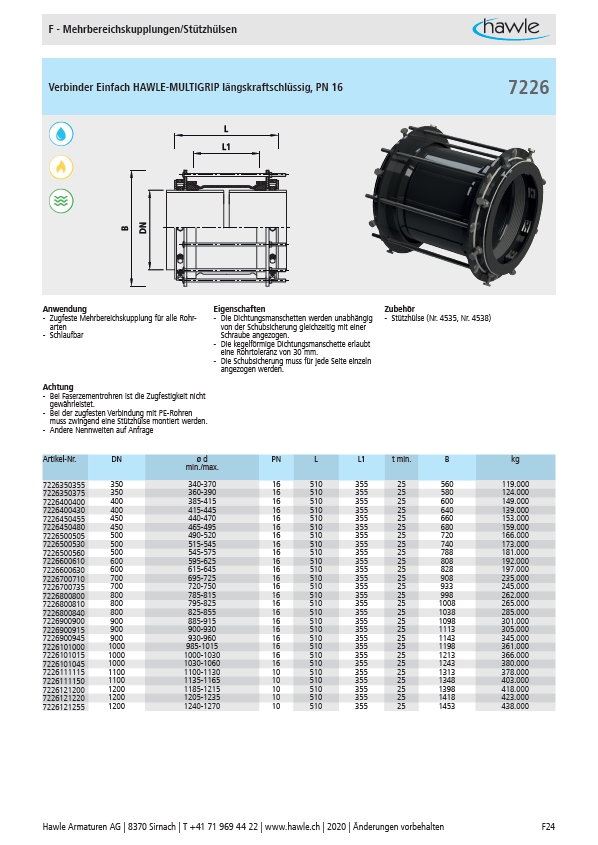

F - Mehrbereichskupplungen/Stützhülsen
Verbinder Einfach HAWLE-MULTIGRIP längskraftschlüssig, PN 16
DN
B
L
L1
Anwendung Eigenschaften Zubehör
- Zugfeste Mehrbereichskupplung für alle Rohrarten
- Schlaufbar
- Die Dichtungsmanschetten werden unabhängig
von der Schubsicherung gleichzeitig mit einer
Schraube angezogen.
- Die kegelförmige Dichtungsmanschette erlaubt
eine Rohrtoleranz von 30 mm.
- Die Schubsicherung muss für jede Seite einzeln
angezogen werden.
- Stützhülse (Nr. 4535, Nr. 4538)
Achtung
- Bei Faserzementrohren ist die Zugfestigkeit nicht
gewährleistet.
- Bei der zugfesten Verbindung mit PE-Rohren
muss zwingend eine Stützhülse montiert werden.
- Andere Nennweiten auf Anfrage
7226
Artikel-Nr. DN ø d
min./max.
PN L L1 t min. B kg
7226350355 350 340-370 16 510 355 25 560 119.000
7226350375 350 360-390 16 510 355 25 580 124.000
7226400400 400 385-415 16 510 355 25 600 149.000
7226400430 400 415-445 16 510 355 25 640 139.000
7226450455 450 440-470 16 510 355 25 660 153.000
7226450480 450 465-495 16 510 355 25 680 159.000
7226500505 500 490-520 16 510 355 25 720 166.000
7226500530 500 515-545 16 510 355 25 740 173.000
7226500560 500 545-575 16 510 355 25 788 181.000
7226600610 600 595-625 16 510 355 25 808 192.000
7226600630 600 615-645 16 510 355 25 828 197.000
7226700710 700 695-725 16 510 355 25 908 235.000
7226700735 700 720-750 16 510 355 25 933 245.000
7226800800 800 785-815 16 510 355 25 998 262.000
7226800810 800 795-825 16 510 355 25 1008 265.000
7226800840 800 825-855 16 510 355 25 1038 285.000
7226900900 900 885-915 16 510 355 25 1098 301.000
7226900915 900 900-930 16 510 355 25 1113 305.000
7226900945 900 930-960 16 510 355 25 1143 345.000
7226101000 1000 985-1015 16 510 355 25 1198 361.000
7226101015 1000 1000-1030 16 510 355 25 1213 366.000
7226101045 1000 1030-1060 16 510 355 25 1243 380.000
7226111115 1100 1100-1130 10 510 355 25 1313 378.000
7226111150 1100 1135-1165 10 510 355 25 1348 403.000
7226121200 1200 1185-1215 10 510 355 25 1398 418.000
7226121220 1200 1205-1235 10 510 355 25 1418 423.000
7226121255 1200 1240-1270 10 510 355 25 1453 438.000
