G - Hydranten, Revisionspatronen

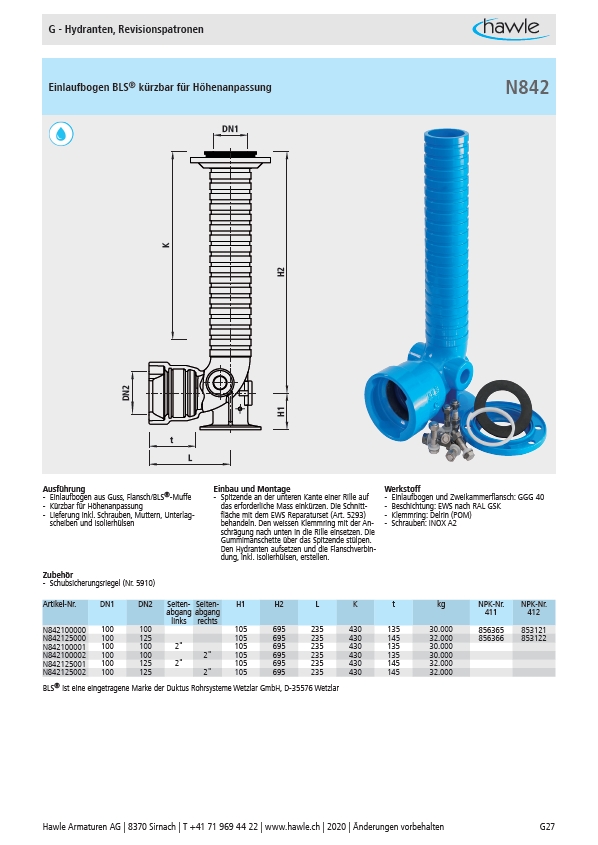

Einlaufbogen BLS® kürzbar für Höhenanpassung
K
DN2
H1 H2
DN1
t
L
Ausführung Einbau und Montage Werkstoff
- Einlaufbogen aus Guss, Flansch/BLS®-Muffe
- Kürzbar für Höhenanpassung
- Lieferung inkl. Schrauben, Muttern, Unterlagscheiben
und Isolierhülsen
- Spitzende an der unteren Kante einer Rille auf
das erforderliche Mass einkürzen. Die Schnittfläche
mit dem EWS Reparaturset (Art. 5293)
behandeln. Den weissen Klemmring mit der Anschrägung
nach unten in die Rille einsetzen. Die
Gummimanschette über das Spitzende stülpen.
Den Hydranten aufsetzen und die Flanschverbindung,
inkl. Isolierhülsen, erstellen.
N842
- Einlaufbogen und Zweikammerflansch: GGG 40
- Beschichtung: EWS nach RAL GSK
- Klemmring: Delrin (POM)
- Schrauben: INOX A2
Zubehör
- Schubsicherungsriegel (Nr. 5910)
Artikel-Nr. DN1 DN2 Seitenabgang
links
Seitenabgang
rechts
H1 H2 L K t kg NPK-Nr.
411
NPK-Nr.
412
N842100000 100 100 105 695 235 430 135 30.000 856365 853121
N842125000 100 125 105 695 235 430 145 32.000 856366 853122
N842100001 100 100 2" 105 695 235 430 135 30.000
N842100002 100 100 2" 105 695 235 430 135 30.000
N842125001 100 125 2" 105 695 235 430 145 32.000
N842125002 100 125 2" 105 695 235 430 145 32.000
BLS® ist eine eingetragene Marke der Duktus Rohrsysteme Wetzlar GmbH, D-35576 Wetzlar
