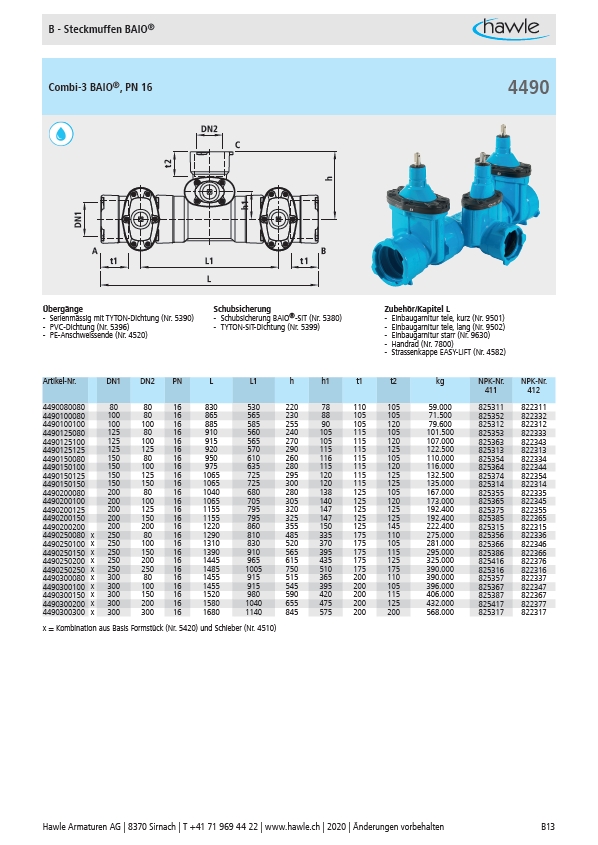

B - Steckmuffen BAIO®
Combi-3 BAIO®, PN 16
DN1
C
h1
h
DN2
t2
A B
t1 L1 t1
L
Übergänge Schubsicherung Zubehör/Kapitel L
- Serienmässig mit TYTON-Dichtung (Nr. 5390)
- Schubsicherung BAIO®-SIT (Nr. 5380)
- PVC-Dichtung (Nr. 5396)
- TYTON-SIT-Dichtung (Nr. 5399)
- PE-Anschweissende (Nr. 4520)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
4490
Artikel-Nr. DN1 DN2 PN L L1 h h1 t1 t2 kg NPK-Nr.
411
NPK-Nr.
412
4490080080 80 80 16 830 530 220 78 110 105 59.000 825311 822311
4490100080 100 80 16 865 565 230 88 105 105 71.500 825352 822332
4490100100 100 100 16 885 585 255 90 105 120 79.600 825312 822312
4490125080 125 80 16 910 560 240 105 115 105 101.500 825353 822333
4490125100 125 100 16 915 565 270 105 115 120 107.000 825363 822343
4490125125 125 125 16 920 570 290 115 115 125 122.500 825313 822313
4490150080 150 80 16 950 610 260 116 115 105 110.000 825354 822334
4490150100 150 100 16 975 635 280 115 115 120 116.000 825364 822344
4490150125 150 125 16 1065 725 295 120 115 125 132.500 825374 822354
4490150150 150 150 16 1065 725 300 120 115 125 135.000 825314 822314
4490200080 200 80 16 1040 680 280 138 125 105 167.000 825355 822335
4490200100 200 100 16 1065 705 305 140 125 120 173.000 825365 822345
4490200125 200 125 16 1155 795 320 147 125 125 192.400 825375 822355
4490200150 200 150 16 1155 795 325 147 125 125 192.400 825385 822365
4490200200 200 200 16 1220 860 355 150 125 145 222.400 825315 822315
4490250080 x 250 80 16 1290 810 485 335 175 110 275.000 825356 822336
4490250100 x 250 100 16 1310 830 520 370 175 105 281.000 825366 822346
4490250150 x 250 150 16 1390 910 565 395 175 115 295.000 825386 822366
4490250200 x 250 200 16 1445 965 615 435 175 125 325.000 825416 822376
4490250250 x 250 250 16 1485 1005 750 510 175 175 390.000 825316 822316
4490300080 x 300 80 16 1455 915 515 365 200 110 390.000 825357 822337
4490300100 x 300 100 16 1455 915 545 395 200 105 396.000 825367 822347
4490300150 x 300 150 16 1520 980 590 420 200 115 406.000 825387 822367
4490300200 x 300 200 16 1580 1040 655 475 200 125 432.000 825417 822377
4490300300 x 300 300 16 1680 1140 845 575 200 200 568.000 825317 822317
x = Kombination aus Basis Formstück (Nr. 5420) und Schieber (Nr. 4510)
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten B13
