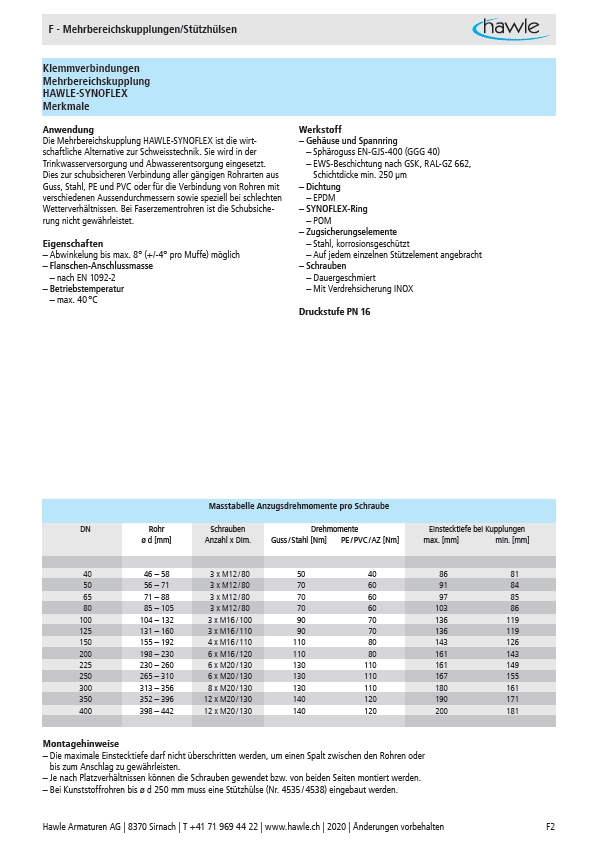

F - Mehrbereichskupplungen/Stützhülsen
Klemmverbindungen
Mehrbereichskupplung
HAWLE-SYNOFLEX
Merkmale
Anwendung
Die Mehrbereichskupplung HAWLE-SYNOFLEX ist die wirtschaftliche
Alternative zur Schweisstechnik. Sie wird in der
Trinkwasserversorgung und Abwasserentsorgung eingesetzt.
Dies zur schubsicheren Verbindung aller gängigen Rohrarten aus
Guss, Stahl, PE und PVC oder für die Verbindung von Rohren mit
verschiedenen Aussendurchmessern sowie speziell bei schlechten
Wetterverhältnissen. Bei Faserzementrohren ist die Schubsicherung
nicht gewährleistet.
Eigenschaften
– Abwinkelung bis max. 8° (+/-4° pro Muffe) möglich
– Flanschen-Anschlussmasse
– nach EN 1092-2
– Betriebstemperatur
– max. 40 °C
Werkstoff
– Gehäuse und Spannring
– Sphäroguss EN-GJS-400 (GGG 40)
– EWS-Beschichtung nach GSK, RAL-GZ 662,
Schichtdicke min. 250 μm
– Dichtung
– EPDM
– SYNOFLEX-Ring
– POM
– Zugsicherungselemente
– Stahl, korrosionsgeschützt
– Auf jedem einzelnen Stützelement angebracht
– Schrauben
– Dauergeschmiert
– Mit Verdrehsicherung INOX
Druckstufe PN 16
Masstabelle Anzugsdrehmomente pro Schraube
DN Rohr Schrauben Drehmomente Einstecktiefe bei Kupplungen
ø d mm Anzahl x Dim. Guss / Stahl Nm PE / PVC / AZ Nm max. mm min. mm
40 46 – 58 3 x M12 / 80 50 40 86 81
50 56 – 71 3 x M12 / 80 70 60 91 84
65 71 – 88 3 x M12 / 80 70 60 97 85
80 85 – 105 3 x M12 / 80 70 60 103 86
100 104 – 132 3 x M16 / 100 90 70 136 119
125 131 – 160 3 x M16 / 110 90 70 136 119
150 155 – 192 4 x M16 / 110 110 80 143 126
200 198 – 230 6 x M16 / 120 110 80 161 143
225 230 – 260 6 x M20 / 130 130 110 161 149
250 265 – 310 6 x M20 / 130 130 110 167 155
300 313 – 356 8 x M20 / 130 130 110 180 161
350 352 – 396 12 x M20 / 130 140 120 190 171
400 398 – 442 12 x M20 / 130 140 120 200 181
Montagehinweise
– Die maximale Einstecktiefe darf nicht überschritten werden, um einen Spalt zwischen den Rohren oder
bis zum Anschlag zu gewährleisten.
– Je nach Platzverhältnissen können die Schrauben gewendet bzw. von beiden Seiten montiert werden.
– Bei Kunststoffrohren bis ø d 250 mm muss eine Stützhülse (Nr. 4535 / 4538) eingebaut werden.
