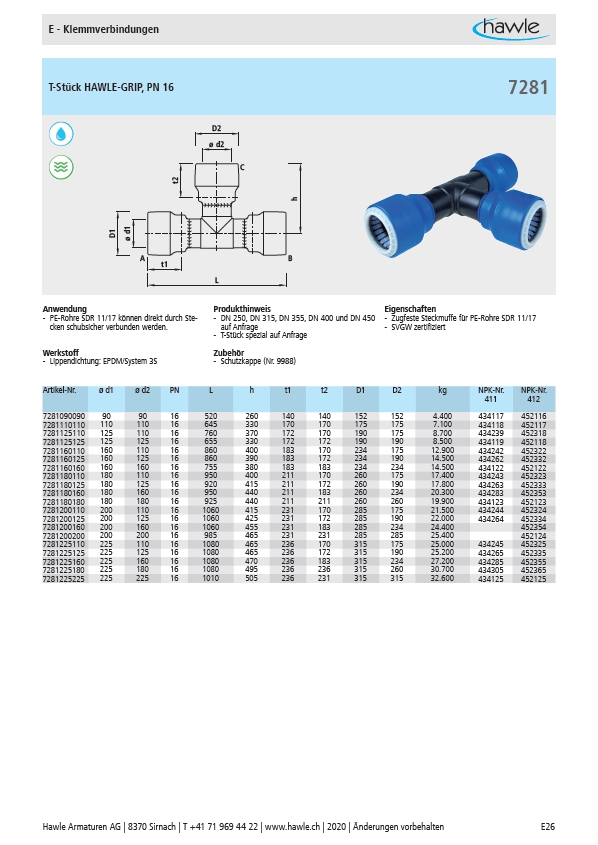

E - Klemmverbindungen
T-Stück HAWLE-GRIP, PN 16
h
ø d1
D1
D2
ø d2
t2
A B
t1
L
C
Anwendung Produkthinweis Eigenschaften
- PE-Rohre SDR 11/17 können direkt durch Stecken
schubsicher verbunden werden.
- DN 250, DN 315, DN 355, DN 400 und DN 450
auf Anfrage
- T-Stück spezial auf Anfrage
7281
- Zugfeste Steckmuffe für PE-Rohre SDR 11/17
- SVGW zertifiziert
Werkstoff Zubehör
- Lippendichtung: EPDM/System 3S - Schutzkappe (Nr. 9988)
Artikel-Nr. ø d1 ø d2 PN L h t1 t2 D1 D2 kg NPK-Nr.
411
NPK-Nr.
412
7281090090 90 90 16 520 260 140 140 152 152 4.400 434117 452116
7281110110 110 110 16 645 330 170 170 175 175 7.100 434118 452117
7281125110 125 110 16 760 370 172 170 190 175 8.700 434239 452318
7281125125 125 125 16 655 330 172 172 190 190 8.500 434119 452118
7281160110 160 110 16 860 400 183 170 234 175 12.900 434242 452322
7281160125 160 125 16 860 390 183 172 234 190 14.500 434262 452332
7281160160 160 160 16 755 380 183 183 234 234 14.500 434122 452122
7281180110 180 110 16 950 400 211 170 260 175 17.400 434243 452323
7281180125 180 125 16 920 415 211 172 260 190 17.800 434263 452333
7281180160 180 160 16 950 440 211 183 260 234 20.300 434283 452353
7281180180 180 180 16 925 440 211 211 260 260 19.900 434123 452123
7281200110 200 110 16 1060 415 231 170 285 175 21.500 434244 452324
7281200125 200 125 16 1060 425 231 172 285 190 22.000 434264 452334
7281200160 200 160 16 1060 455 231 183 285 234 24.400 452354
7281200200 200 200 16 985 465 231 231 285 285 25.400 452124
7281225110 225 110 16 1080 465 236 170 315 175 25.000 434245 452325
7281225125 225 125 16 1080 465 236 172 315 190 25.200 434265 452335
7281225160 225 160 16 1080 470 236 183 315 234 27.200 434285 452355
7281225180 225 180 16 1080 495 236 236 315 260 30.700 434305 452365
7281225225 225 225 16 1010 505 236 231 315 315 32.600 434125 452125
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E26
