C - Steckmuffen BLS®

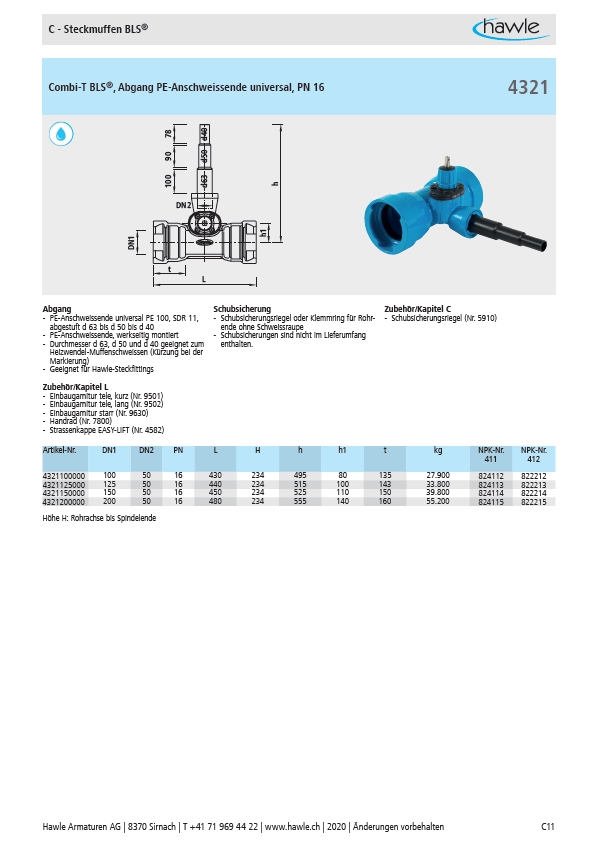

Combi-T BLS®, Abgang PE-Anschweissende universal, PN 16
100 90 78
t
d63 d50 d40
L
h1
h
DN1
DN2
Abgang Schubsicherung Zubehör/Kapitel C
- PE-Anschweissende universal PE 100, SDR 11,
- Schubsicherungsriegel oder Klemmring für Rohrende
abgestuft d 63 bis d 50 bis d 40
ohne Schweissraupe
- PE-Anschweissende, werkseitig montiert
- Schubsicherungen sind nicht im Lieferumfang
- Durchmesser d 63, d 50 und d 40 geeignet zum
enthalten.
Heizwendel-Muffenschweissen (Kürzung bei der
Markierung)
- Geeignet für Hawle-Steckfittings
- Schubsicherungsriegel (Nr. 5910)
Zubehör/Kapitel L
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
4321
Artikel-Nr. DN1 DN2 PN L H h h1 t kg NPK-Nr.
411
NPK-Nr.
412
4321100000 100 50 16 430 234 495 80 135 27.900 824112 822212
4321125000 125 50 16 440 234 515 100 143 33.800 824113 822213
4321150000 150 50 16 450 234 525 110 150 39.800 824114 822214
4321200000 200 50 16 480 234 555 140 160 55.200 824115 822215
Höhe H: Rohrachse bis Spindelende
