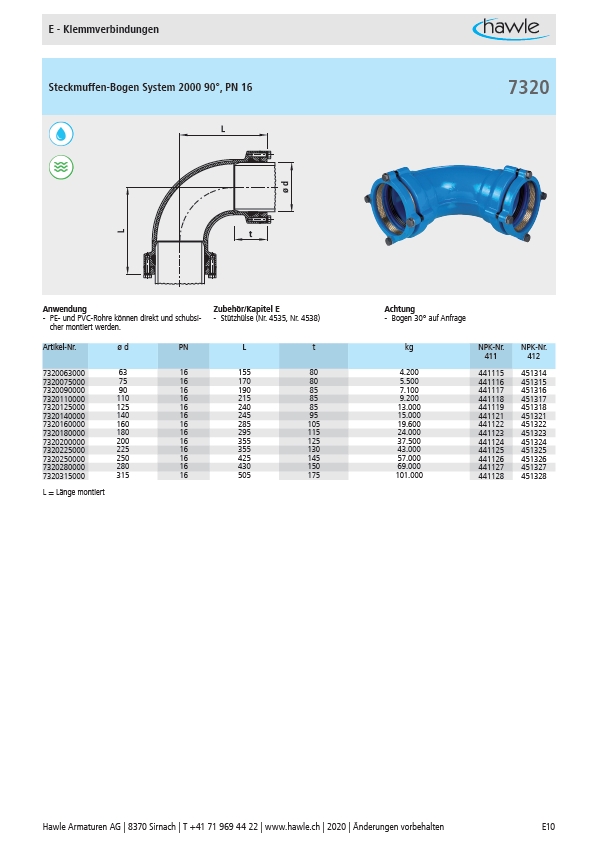

E - Klemmverbindungen
Steckmuffen-Bogen System 2000 90°, PN 16
ø d
t
L
L
Anwendung Zubehör/Kapitel E Achtung
- PE- und PVC-Rohre können direkt und schubsicher
montiert werden.
- Stützhülse (Nr. 4535, Nr. 4538) - Bogen 30° auf Anfrage
7320
Artikel-Nr. ø d PN L t kg NPK-Nr.
411
NPK-Nr.
412
7320063000 63 16 155 80 4.200 441115 451314
7320075000 75 16 170 80 5.500 441116 451315
7320090000 90 16 190 85 7.100 441117 451316
7320110000 110 16 215 85 9.200 441118 451317
7320125000 125 16 240 85 13.000 441119 451318
7320140000 140 16 245 95 15.000 441121 451321
7320160000 160 16 285 105 19.600 441122 451322
7320180000 180 16 295 115 24.000 441123 451323
7320200000 200 16 355 125 37.500 441124 451324
7320225000 225 16 355 130 43.000 441125 451325
7320250000 250 16 425 145 57.000 441126 451326
7320280000 280 16 430 150 69.000 441127 451327
7320315000 315 16 505 175 101.000 441128 451328
L = Länge montiert
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E10
