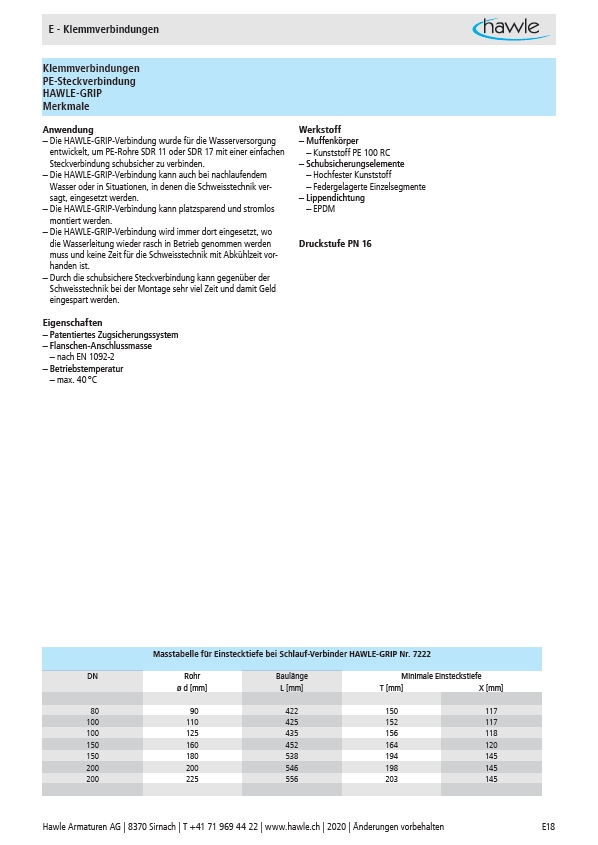

E - Klemmverbindungen
Klemmverbindungen
PE-Steckverbindung
HAWLE-GRIP
Merkmale
Anwendung
– Die HAWLE-GRIP-Verbindung wurde für die Wasserversorgung
entwickelt, um PE-Rohre SDR 11 oder SDR 17 mit einer einfachen
Steckverbindung schubsicher zu verbinden.
– Die HAWLE-GRIP-Verbindung kann auch bei nachlaufendem
Wasser oder in Situationen, in denen die Schweisstechnik versagt,
eingesetzt werden.
– Die HAWLE-GRIP-Verbindung kann platzsparend und stromlos
montiert werden.
– Die HAWLE-GRIP-Verbindung wird immer dort eingesetzt, wo
die Wasserleitung wieder rasch in Betrieb genommen werden
muss und keine Zeit für die Schweisstechnik mit Abkühlzeit vorhanden
ist.
– Durch die schubsichere Steckverbindung kann gegenüber der
Schweisstechnik bei der Montage sehr viel Zeit und damit Geld
eingespart werden.
Eigenschaften
– Patentiertes Zugsicherungssystem
– Flanschen-Anschlussmasse
– nach EN 1092-2
– Betriebstemperatur
– max. 40 °C
Werkstoff
– Muffenkörper
– Kunststoff PE 100 RC
– Schubsicherungselemente
– Hochfester Kunststoff
– Federgelagerte Einzelsegmente
– Lippendichtung
– EPDM
Druckstufe PN 16
Masstabelle für Einstecktiefe bei Schlauf-Verbinder HAWLE-GRIP Nr. 7222
DN Rohr Baulänge Minimale Einsteckstiefe
ø d mm L mm T mm X mm
80 90 422 150 117
100 110 425 152 117
100 125 435 156 118
150 160 452 164 120
150 180 538 194 145
200 200 546 198 145
200 225 556 203 145
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E18
