G - Hydranten, Revisionspatronen

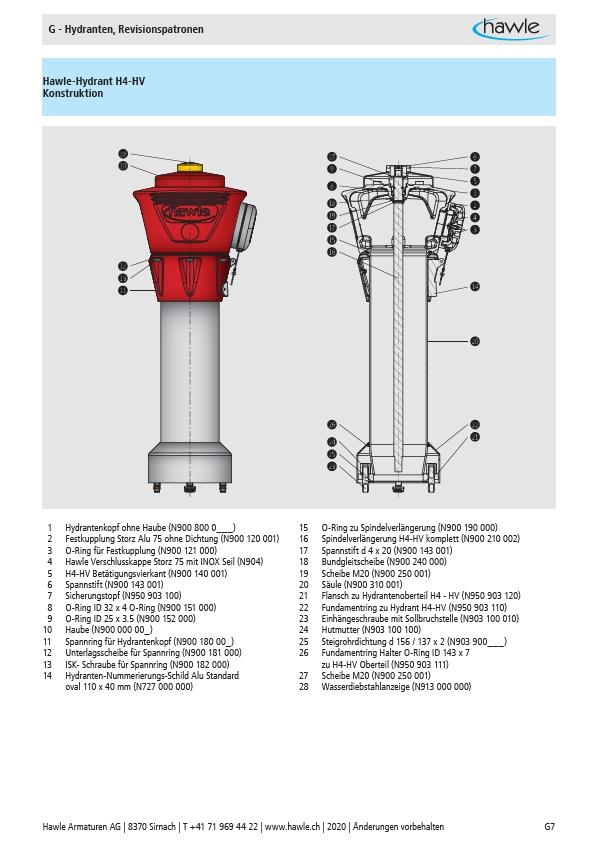

Hawle-Hydrant H4-HV
Konstruktion
1 Hydrantenkopf ohne Haube (N900 800 0___)
2 Festkupplung Storz Alu 75 ohne Dichtung (N900 120 001)
3 O-Ring für Festkupplung (N900 121 000)
4 Hawle Verschlusskappe Storz 75 mit INOX Seil (N904)
5 H4-HV Betätigungsvierkant (N900 140 001)
6 Spannstift (N900 143 001)
7 Sicherungstopf (N950 903 100)
8 O-Ring ID 32 x 4 O-Ring (N900 151 000)
9 O-Ring ID 25 x 3.5 (N900 152 000)
10 Haube (N900 000 00_)
11 Spannring für Hydrantenkopf (N900 180 00_)
12 Unterlagsscheibe für Spannring (N900 181 000)
13 ISK- Schraube für Spannring (N900 182 000)
14 Hydranten-Nummerierungs-Schild Alu Standard
oval 110 x 40 mm (N727 000 000)
15 O-Ring zu Spindelverlängerung (N900 190 000)
16 Spindelverlängerung H4-HV komplett (N900 210 002)
17 Spannstift d 4 x 20 (N900 143 001)
18 Bundgleitscheibe (N900 240 000)
19 Scheibe M20 (N900 250 001)
20 Säule (N900 310 001)
21 Flansch zu Hydrantenoberteil H4 - HV (N950 903 120)
22 Fundamentring zu Hydrant H4-HV (N950 903 110)
23 Einhängeschraube mit Sollbruchstelle (N903 100 010)
24 Hutmutter (N903 100 100)
25 Steigrohrdichtung d 156 / 137 x 2 (N903 900___)
26 Fundamentring Halter O-Ring ID 143 x 7
zu H4-HV Oberteil (N950 903 111)
27 Scheibe M20 (N900 250 001)
28 Wasserdiebstahlanzeige (N913 000 000)
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten G7
