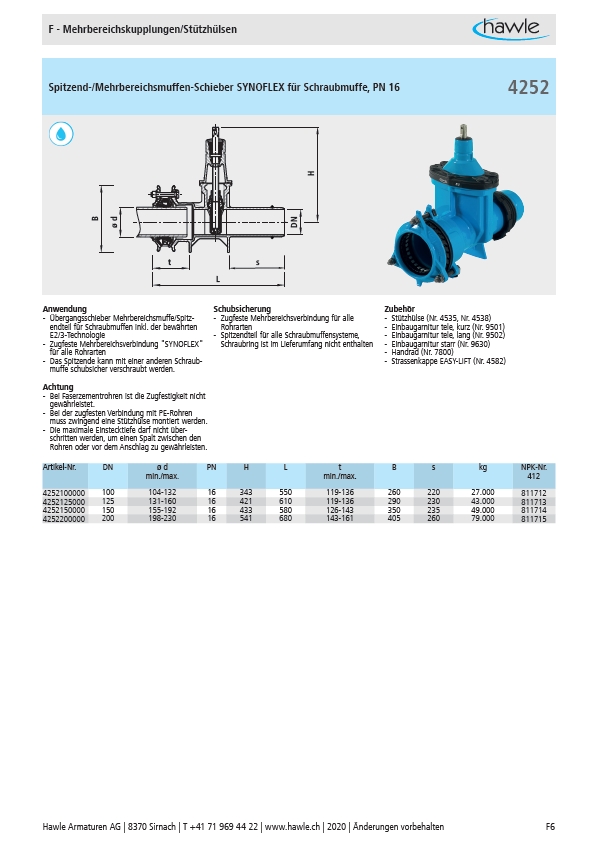

F - Mehrbereichskupplungen/Stützhülsen
Spitzend-/Mehrbereichsmuffen-Schieber SYNOFLEX für Schraubmuffe, PN 16
ø d
B
DN
t s
L
H
Anwendung Schubsicherung Zubehör
- Übergangsschieber Mehrbereichsmuffe/Spitzendteil
für Schraubmuffen inkl. der bewährten
E2/3-Technologie
- Zugfeste Mehrbereichsverbindung "SYNOFLEX"
für alle Rohrarten
- Das Spitzende kann mit einer anderen Schraubmuffe
schubsicher verschraubt werden.
- Zugfeste Mehrbereichsverbindung für alle
Rohrarten
- Spitzendteil für alle Schraubmuffensysteme,
Schraubring ist im Lieferumfang nicht enthalten
- Stützhülse (Nr. 4535, Nr. 4538)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
Achtung
- Bei Faserzementrohren ist die Zugfestigkeit nicht
gewährleistet.
- Bei der zugfesten Verbindung mit PE-Rohren
muss zwingend eine Stützhülse montiert werden.
- Die maximale Einstecktiefe darf nicht überschritten
werden, um einen Spalt zwischen den
Rohren oder vor dem Anschlag zu gewährleisten.
4252
Artikel-Nr. DN ø d
min./max.
PN H L t
min./max.
B s kg NPK-Nr.
412
4252100000 100 104-132 16 343 550 119-136 260 220 27.000 811712
4252125000 125 131-160 16 421 610 119-136 290 230 43.000 811713
4252150000 150 155-192 16 433 580 126-143 350 235 49.000 811714
4252200000 200 198-230 16 541 680 143-161 405 260 79.000 811715
