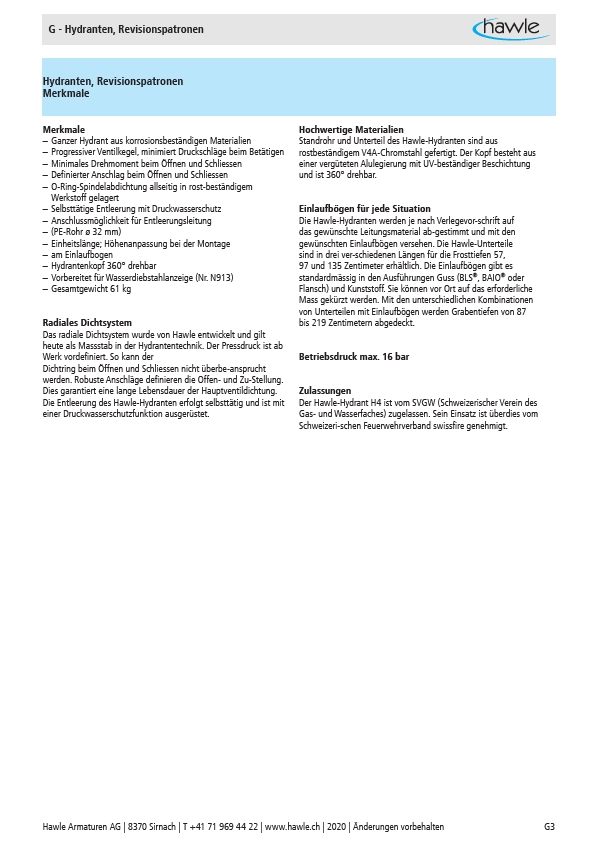

G - Hydranten, Revisionspatronen
Hydranten, Revisionspatronen
Merkmale
Merkmale
– Ganzer Hydrant aus korrosionsbeständigen Materialien
– Progressiver Ventilkegel, minimiert Druckschläge beim Betätigen
– Minimales Drehmoment beim Öffnen und Schliessen
– Definierter Anschlag beim Öffnen und Schliessen
– O-Ring-Spindelabdichtung allseitig in rost-beständigem
Werkstoff gelagert
– Selbsttätige Entleerung mit Druckwasserschutz
– Anschlussmöglichkeit für Entleerungsleitung
– (PE-Rohr ø 32 mm)
– Einheitslänge; Höhenanpassung bei der Montage
– am Einlaufbogen
– Hydrantenkopf 360° drehbar
– Vorbereitet für Wasserdiebstahlanzeige (Nr. N913)
– Gesamtgewicht 61 kg
Radiales Dichtsystem
Das radiale Dichtsystem wurde von Hawle entwickelt und gilt
heute als Massstab in der Hydrantentechnik. Der Pressdruck ist ab
Werk vordefiniert. So kann der
Dichtring beim Öffnen und Schliessen nicht überbe-ansprucht
werden. Robuste Anschläge definieren die Offen- und Zu-Stellung.
Dies garantiert eine lange Lebensdauer der Hauptventildichtung.
Die Entleerung des Hawle-Hydranten erfolgt selbsttätig und ist mit
einer Druckwasserschutzfunktion ausgerüstet.
Hochwertige Materialien
Standrohr und Unterteil des Hawle-Hydranten sind aus
rostbeständigem V4A-Chromstahl gefertigt. Der Kopf besteht aus
einer vergüteten Alulegierung mit UV-beständiger Beschichtung
und ist 360° drehbar.
Einlaufbögen für jede Situation
Die Hawle-Hydranten werden je nach Verlegevor-schrift auf
das gewünschte Leitungsmaterial ab-gestimmt und mit den
gewünschten Einlaufbögen versehen. Die Hawle-Unterteile
sind in drei ver-schiedenen Längen für die Frosttiefen 57,
97 und 135 Zentimeter erhältlich. Die Einlaufbögen gibt es
standardmässig in den Ausführungen Guss (BLS®, BAIO® oder
Flansch) und Kunststoff. Sie können vor Ort auf das erforderliche
Mass gekürzt werden. Mit den unterschiedlichen Kombinationen
von Unterteilen mit Einlaufbögen werden Grabentiefen von 87
bis 219 Zentimetern abgedeckt.
Betriebsdruck max. 16 bar
Zulassungen
Der Hawle-Hydrant H4 ist vom SVGW (Schweizerischer Verein des
Gas- und Wasserfaches) zugelassen. Sein Einsatz ist überdies vom
Schweizeri-schen Feuerwehrverband swissfire genehmigt.
