N - Werkzeuge

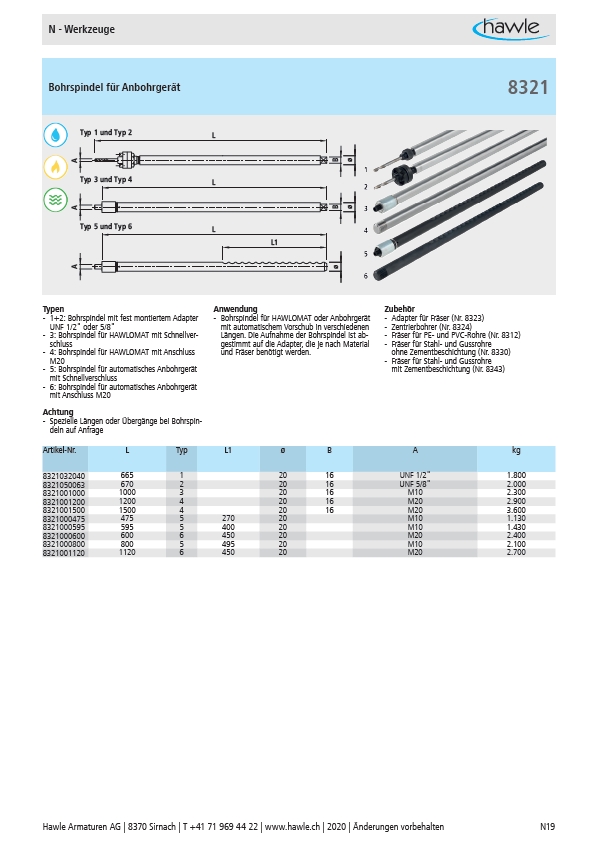

Bohrspindel für Anbohrgerät
L
L
L
L1
A
B
B
A
ø
A
Typ 1 und Typ 2
Typ 3 und Typ 4
Typ 5 und Typ 6
ø
ø
Typen Anwendung Zubehör
- 1+2: Bohrspindel mit fest montiertem Adapter
- Bohrspindel für HAWLOMAT oder Anbohrgerät
UNF 1/2" oder 5/8"
mit automatischem Vorschub in verschiedenen
- 3: Bohrspindel für HAWLOMAT mit Schnellverschluss
Längen. Die Aufnahme der Bohrspindel ist abgestimmt
auf die Adapter, die je nach Material
- 4: Bohrspindel für HAWLOMAT mit Anschluss
und Fräser benötigt werden.
M20
- 5: Bohrspindel für automatisches Anbohrgerät
mit Schnellverschluss
- 6: Bohrspindel für automatisches Anbohrgerät
mit Anschluss M20
8321
- Adapter für Fräser (Nr. 8323)
- Zentrierbohrer (Nr. 8324)
- Fräser für PE- und PVC-Rohre (Nr. 8312)
- Fräser für Stahl- und Gussrohre
ohne Zementbeschichtung (Nr. 8330)
- Fräser für Stahl- und Gussrohre
mit Zementbeschichtung (Nr. 8343)
Achtung
- Spezielle Längen oder Übergänge bei Bohrspindeln
auf Anfrage
Artikel-Nr. L Typ L1 ø B A kg
8321032040 665 1 20 16 UNF 1/2" 1.800
8321050063 670 2 20 16 UNF 5/8" 2.000
8321001000 1000 3 20 16 M10 2.300
8321001200 1200 4 20 16 M20 2.900
8321001500 1500 4 20 16 M20 3.600
8321000475 475 5 270 20 M10 1.130
8321000595 595 5 400 20 M10 1.430
8321000600 600 6 450 20 M20 2.400
8321000800 800 5 495 20 M10 2.100
8321001120 1120 6 450 20 M20 2.700
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten N19
