C - Steckmuffen BLS®

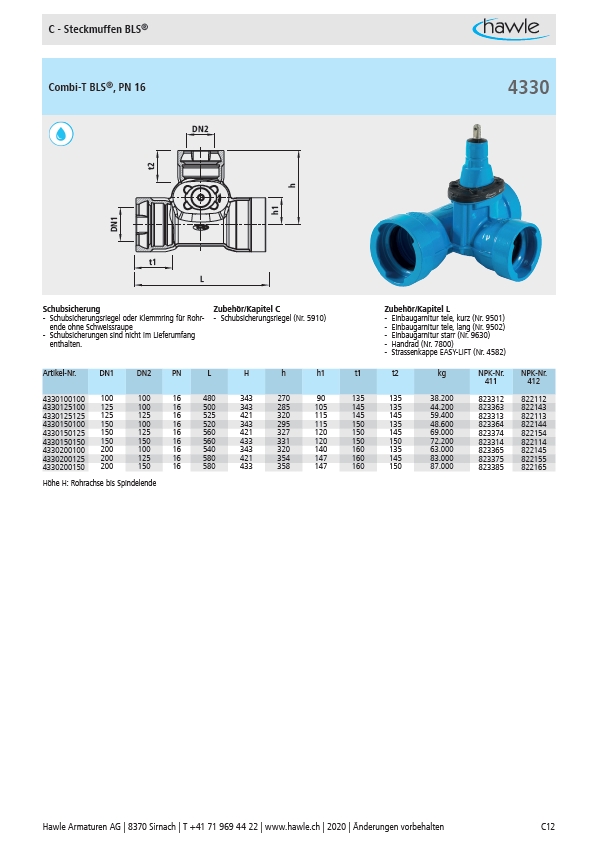

Combi-T BLS®, PN 16
DN1
t2
t1
DN2
L
h1
h
Schubsicherung Zubehör/Kapitel C Zubehör/Kapitel L
- Schubsicherungsriegel oder Klemmring für Rohrende
ohne Schweissraupe
- Schubsicherungen sind nicht im Lieferumfang
enthalten.
- Schubsicherungsriegel (Nr. 5910) - Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
4330
Artikel-Nr. DN1 DN2 PN L H h h1 t1 t2 kg NPK-Nr.
411
NPK-Nr.
412
4330100100 100 100 16 480 343 270 90 135 135 38.200 823312 822112
4330125100 125 100 16 500 343 285 105 145 135 44.200 823363 822143
4330125125 125 125 16 525 421 320 115 145 145 59.400 823313 822113
4330150100 150 100 16 520 343 295 115 150 135 48.600 823364 822144
4330150125 150 125 16 560 421 327 120 150 145 69.000 823374 822154
4330150150 150 150 16 560 433 331 120 150 150 72.200 823314 822114
4330200100 200 100 16 540 343 320 140 160 135 63.000 823365 822145
4330200125 200 125 16 580 421 354 147 160 145 83.000 823375 822155
4330200150 200 150 16 580 433 358 147 160 150 87.000 823385 822165
Höhe H: Rohrachse bis Spindelende
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten C12
