E - Klemmverbindungen

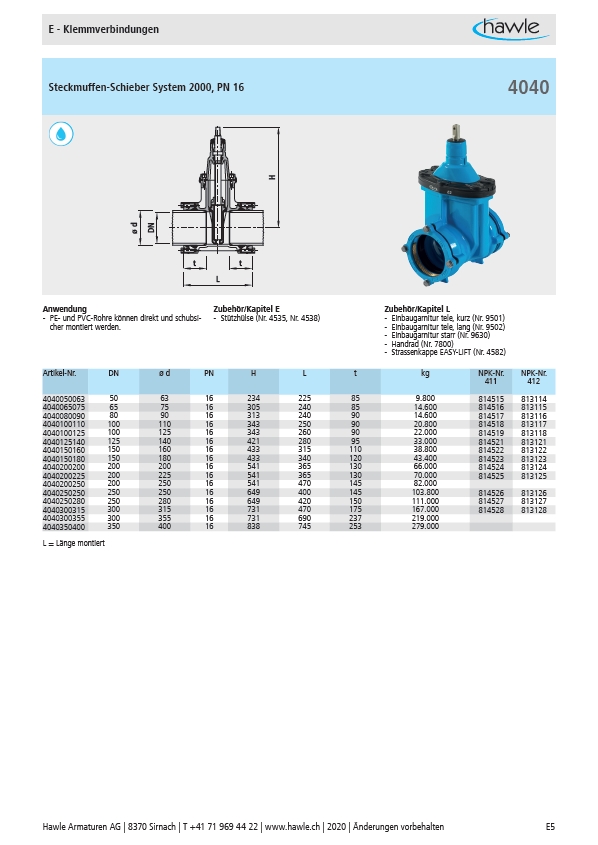

Steckmuffen-Schieber System 2000, PN 16
H
DN
ø d
t t
L
Anwendung Zubehör/Kapitel E Zubehör/Kapitel L
- PE- und PVC-Rohre können direkt und schubsicher
montiert werden.
- Stützhülse (Nr. 4535, Nr. 4538) - Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
4040
Artikel-Nr. DN ø d PN H L t kg NPK-Nr.
411
NPK-Nr.
412
4040050063 50 63 16 234 225 85 9.800 814515 813114
4040065075 65 75 16 305 240 85 14.600 814516 813115
4040080090 80 90 16 313 240 90 14.600 814517 813116
4040100110 100 110 16 343 250 90 20.800 814518 813117
4040100125 100 125 16 343 260 90 22.000 814519 813118
4040125140 125 140 16 421 280 95 33.000 814521 813121
4040150160 150 160 16 433 315 110 38.800 814522 813122
4040150180 150 180 16 433 340 120 43.400 814523 813123
4040200200 200 200 16 541 365 130 66.000 814524 813124
4040200225 200 225 16 541 365 130 70.000 814525 813125
4040200250 200 250 16 541 470 145 82.000
4040250250 250 250 16 649 400 145 103.800 814526 813126
4040250280 250 280 16 649 420 150 111.000 814527 813127
4040300315 300 315 16 731 470 175 167.000 814528 813128
4040300355 300 355 16 731 690 237 219.000
4040350400 350 400 16 838 745 253 279.000
L = Länge montiert
