C - Steckmuffen BLS®

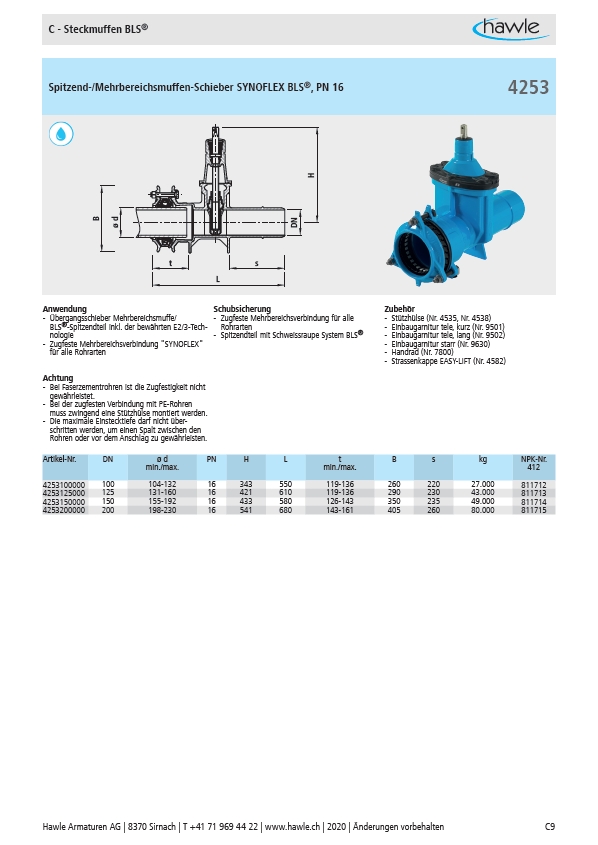

Spitzend-/Mehrbereichsmuffen-Schieber SYNOFLEX BLS®, PN 16
ø d
B
DN
t s
L
H
Anwendung Schubsicherung Zubehör
- Übergangsschieber Mehrbereichsmuffe/
- Zugfeste Mehrbereichsverbindung für alle
BLS®-Spitzendteil inkl. der bewährten E2/3-Technologie
Rohrarten
- Spitzendteil mit Schweissraupe System BLS®
- Zugfeste Mehrbereichsverbindung "SYNOFLEX"
für alle Rohrarten
- Stützhülse (Nr. 4535, Nr. 4538)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
Achtung
- Bei Faserzementrohren ist die Zugfestigkeit nicht
gewährleistet.
- Bei der zugfesten Verbindung mit PE-Rohren
muss zwingend eine Stützhülse montiert werden.
- Die maximale Einstecktiefe darf nicht überschritten
werden, um einen Spalt zwischen den
Rohren oder vor dem Anschlag zu gewährleisten.
4253
Artikel-Nr. DN ø d
min./max.
PN H L t
min./max.
B s kg NPK-Nr.
412
4253100000 100 104-132 16 343 550 119-136 260 220 27.000 811712
4253125000 125 131-160 16 421 610 119-136 290 230 43.000 811713
4253150000 150 155-192 16 433 580 126-143 350 235 49.000 811714
4253200000 200 198-230 16 541 680 143-161 405 260 80.000 811715
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten C9
