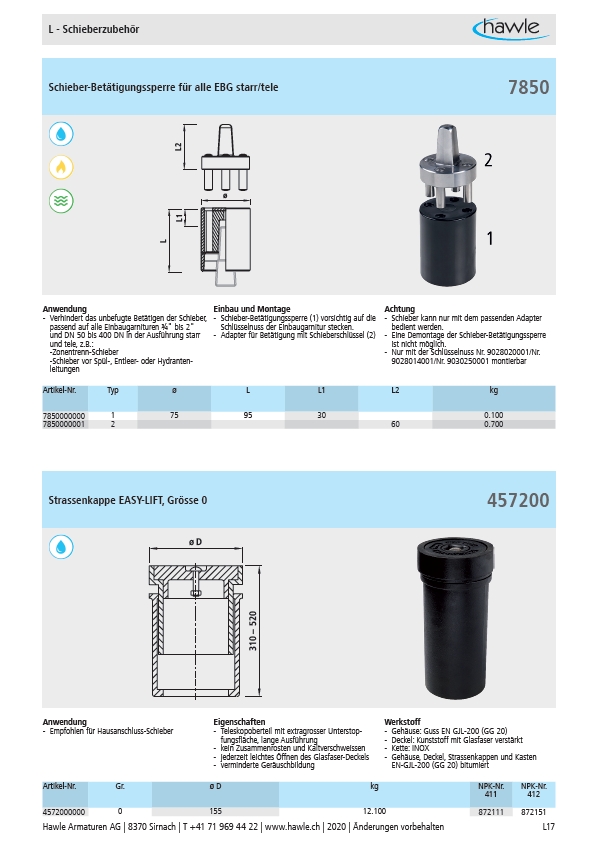

L - Schieberzubehör
Schieber-Betätigungssperre für alle EBG starr/tele
L1 L2
L
ø
Anwendung Einbau und Montage Achtung
- Verhindert das unbefugte Betätigen der Schieber,
- Schieber-Betätigungssperre (1) vorsichtig auf die
passend auf alle Einbaugarnituren ¾" bis 2"
Schlüsselnuss der Einbaugarnitur stecken.
und DN 50 bis 400 DN in der Ausführung starr
- Adapter für Betätigung mit Schieberschlüssel (2)
und tele, z.B.:
-Zonentrenn-Schieber
-Schieber vor Spül-, Entleer- oder Hydrantenleitungen
7850
- Schieber kann nur mit dem passenden Adapter
bedient werden.
- Eine Demontage der Schieber-Betätigungssperre
ist nicht möglich.
- Nur mit der Schlüsselnuss Nr. 9028020001/Nr.
9028014001/Nr. 9030250001 montierbar
Artikel-Nr. Typ ø L L1 L2 kg
7850000000 1 75 95 30 0.100
7850000001 2 60 0.700
Strassenkappe EASY-LIFT, Grösse 0
ø D
310 – 520
Anwendung Eigenschaften Werkstoff
- Empfohlen für Hausanschluss-Schieber - Teleskopoberteil mit extragrosser Unterstopfungsfläche,
lange Ausführung
- kein Zusammenrosten und Kaltverschweissen
- jederzeit leichtes Öffnen des Glasfaser-Deckels
- verminderte Geräuschbildung
457200
- Gehäuse: Guss EN GJL-200 (GG 20)
- Deckel: Kunststoff mit Glasfaser verstärkt
- Kette: INOX
- Gehäuse, Deckel, Strassenkappen und Kasten
EN-GJL-200 (GG 20) bitumiert
Artikel-Nr. Gr. ø D kg NPK-Nr.
411
NPK-Nr.
412
4572000000 0 155 12.100 872111 872151
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten L17
