E - Klemmverbindungen

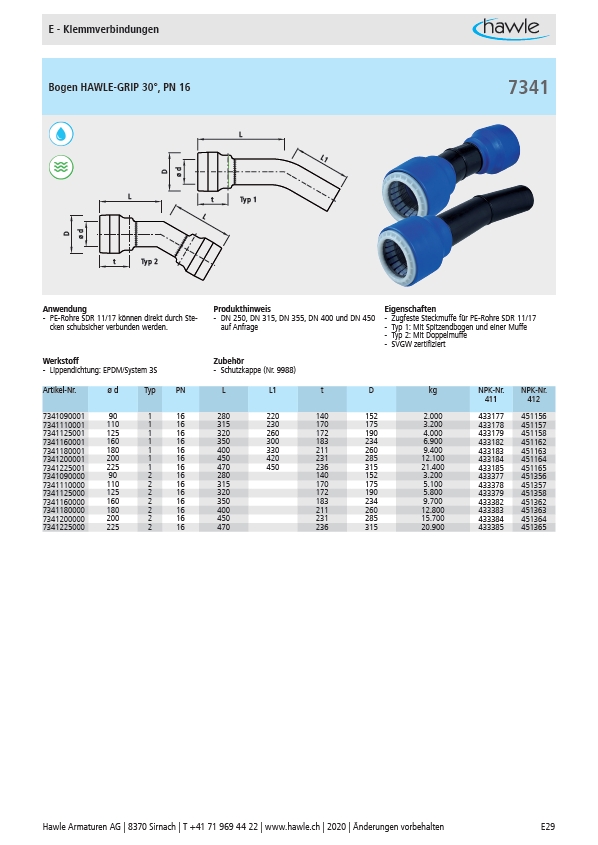

Bogen HAWLE-GRIP 30°, PN 16
L
Typ 1
ø d
D
t
L1
t
ø d
D
L
Typ 2
L
Anwendung Produkthinweis Eigenschaften
- PE-Rohre SDR 11/17 können direkt durch Stecken
schubsicher verbunden werden.
- DN 250, DN 315, DN 355, DN 400 und DN 450
auf Anfrage
7341
- Zugfeste Steckmuffe für PE-Rohre SDR 11/17
- Typ 1: Mit Spitzendbogen und einer Muffe
- Typ 2: Mit Doppelmuffe
- SVGW zertifiziert
Werkstoff Zubehör
- Lippendichtung: EPDM/System 3S - Schutzkappe (Nr. 9988)
Artikel-Nr. ø d Typ PN L L1 t D kg NPK-Nr.
411
NPK-Nr.
412
7341090001 90 1 16 280 220 140 152 2.000 433177 451156
7341110001 110 1 16 315 230 170 175 3.200 433178 451157
7341125001 125 1 16 320 260 172 190 4.000 433179 451158
7341160001 160 1 16 350 300 183 234 6.900 433182 451162
7341180001 180 1 16 400 330 211 260 9.400 433183 451163
7341200001 200 1 16 450 420 231 285 12.100 433184 451164
7341225001 225 1 16 470 450 236 315 21.400 433185 451165
7341090000 90 2 16 280 140 152 3.200 433377 451356
7341110000 110 2 16 315 170 175 5.100 433378 451357
7341125000 125 2 16 320 172 190 5.800 433379 451358
7341160000 160 2 16 350 183 234 9.700 433382 451362
7341180000 180 2 16 400 211 260 12.800 433383 451363
7341200000 200 2 16 450 231 285 15.700 433384 451364
7341225000 225 2 16 470 236 315 20.900 433385 451365
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E29
