J - Anbohr-Schieber, Anbohr-Schellen

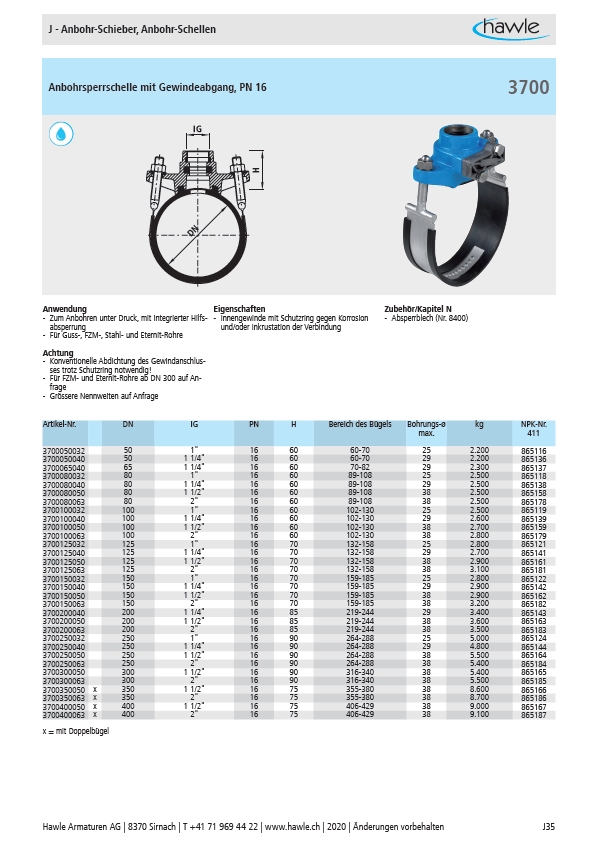

Anbohrsperrschelle mit Gewindeabgang, PN 16
IG
DN
H
Anwendung Eigenschaften Zubehör/Kapitel N
- Zum Anbohren unter Druck, mit integrierter Hilfsabsperrung
- Innengewinde mit Schutzring gegen Korrosion
und/oder Inkrustation der Verbindung
- Für Guss-, FZM-, Stahl- und Eternit-Rohre
- Absperrblech (Nr. 8400)
Achtung
- Konventionelle Abdichtung des Gewindanschlusses
trotz Schutzring notwendig!
- Für FZM- und Eternit-Rohre ab DN 300 auf Anfrage
- Grössere Nennweiten auf Anfrage
3700
Artikel-Nr. DN IG PN H Bereich des Bügels Bohrungs-ø
max.
kg NPK-Nr.
411
3700050032 50 1" 16 60 60-70 25 2.200 865116
3700050040 50 1 1/4" 16 60 60-70 29 2.200 865136
3700065040 65 1 1/4" 16 60 70-82 29 2.300 865137
3700080032 80 1" 16 60 89-108 25 2.500 865118
3700080040 80 1 1/4" 16 60 89-108 29 2.500 865138
3700080050 80 1 1/2" 16 60 89-108 38 2.500 865158
3700080063 80 2" 16 60 89-108 38 2.500 865178
3700100032 100 1" 16 60 102-130 25 2.500 865119
3700100040 100 1 1/4" 16 60 102-130 29 2.600 865139
3700100050 100 1 1/2" 16 60 102-130 38 2.700 865159
3700100063 100 2" 16 60 102-130 38 2.800 865179
3700125032 125 1" 16 70 132-158 25 2.800 865121
3700125040 125 1 1/4" 16 70 132-158 29 2.700 865141
3700125050 125 1 1/2" 16 70 132-158 38 2.900 865161
3700125063 125 2" 16 70 132-158 38 3.100 865181
3700150032 150 1" 16 70 159-185 25 2.800 865122
3700150040 150 1 1/4" 16 70 159-185 29 2.900 865142
3700150050 150 1 1/2" 16 70 159-185 38 2.900 865162
3700150063 150 2" 16 70 159-185 38 3.200 865182
3700200040 200 1 1/4" 16 85 219-244 29 3.400 865143
3700200050 200 1 1/2" 16 85 219-244 38 3.600 865163
3700200063 200 2" 16 85 219-244 38 3.500 865183
3700250032 250 1" 16 90 264-288 25 5.000 865124
3700250040 250 1 1/4" 16 90 264-288 29 4.800 865144
3700250050 250 1 1/2" 16 90 264-288 38 5.500 865164
3700250063 250 2" 16 90 264-288 38 5.400 865184
3700300050 300 1 1/2" 16 90 316-340 38 5.400 865165
3700300063 300 2" 16 90 316-340 38 5.500 865185
3700350050 x 350 1 1/2" 16 75 355-380 38 8.600 865166
3700350063 x 350 2" 16 75 355-380 38 8.700 865186
3700400050 x 400 1 1/2" 16 75 406-429 38 9.000 865167
3700400063 x 400 2" 16 75 406-429 38 9.100 865187
x = mit Doppelbügel
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten J35
