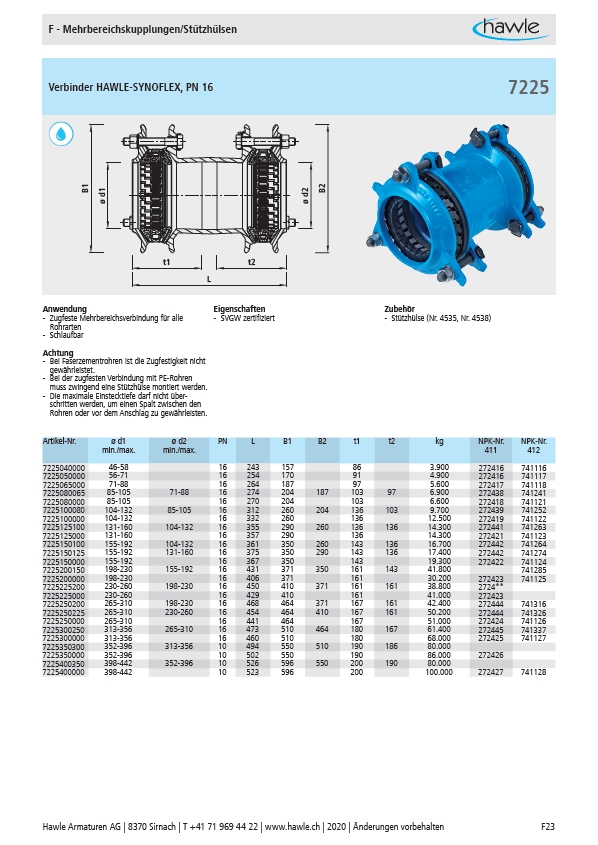

F - Mehrbereichskupplungen/Stützhülsen
Verbinder HAWLE-SYNOFLEX, PN 16
t1 t2
L
ø d2
B2
ø d1
B1
Anwendung Eigenschaften Zubehör
- Zugfeste Mehrbereichsverbindung für alle
Rohrarten
- Schlaufbar
- SVGW zertifiziert - Stützhülse (Nr. 4535, Nr. 4538)
Achtung
- Bei Faserzementrohren ist die Zugfestigkeit nicht
gewährleistet.
- Bei der zugfesten Verbindung mit PE-Rohren
muss zwingend eine Stützhülse montiert werden.
- Die maximale Einstecktiefe darf nicht überschritten
werden, um einen Spalt zwischen den
Rohren oder vor dem Anschlag zu gewährleisten.
7225
Artikel-Nr. ø d1
min./max.
ø d2
min./max.
PN L B1 B2 t1 t2 kg NPK-Nr.
411
NPK-Nr.
412
7225040000 46-58 16 243 157 86 3.900 272416 741116
7225050000 56-71 16 254 170 91 4.900 272416 741117
7225065000 71-88 16 264 187 97 5.600 272417 741118
7225080065 85-105 71-88 16 274 204 187 103 97 6.900 272438 741241
7225080000 85-105 16 270 204 103 6.600 272418 741121
7225100080 104-132 85-105 16 312 260 204 136 103 9.700 272439 741252
7225100000 104-132 16 332 260 136 12.500 272419 741122
7225125100 131-160 104-132 16 355 290 260 136 136 14.300 272441 741263
7225125000 131-160 16 357 290 136 14.300 272421 741123
7225150100 155-192 104-132 16 361 350 260 143 136 16.700 272442 741264
7225150125 155-192 131-160 16 375 350 290 143 136 17.400 272442 741274
7225150000 155-192 16 367 350 143 19.300 272422 741124
7225200150 198-230 155-192 16 431 371 350 161 143 41.800 741285
7225200000 198-230 16 406 371 161 30.200 272423 741125
7225225200 230-260 198-230 16 450 410 371 161 161 38.800 2724**
7225225000 230-260 16 429 410 161 41.000 272423
7225250200 265-310 198-230 16 468 464 371 167 161 42.400 272444 741316
7225250225 265-310 230-260 16 454 464 410 167 161 50.200 272444 741326
7225250000 265-310 16 441 464 167 51.000 272424 741126
7225300250 313-356 265-310 16 473 510 464 180 167 61.400 272445 741337
7225300000 313-356 16 460 510 180 68.000 272425 741127
7225350300 352-396 313-356 10 494 550 510 190 186 80.000
7225350000 352-396 10 502 550 190 86.000 272426
7225400350 398-442 352-396 10 526 596 550 200 190 80.000
7225400000 398-442 10 523 596 200 100.000 272427 741128
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F23
