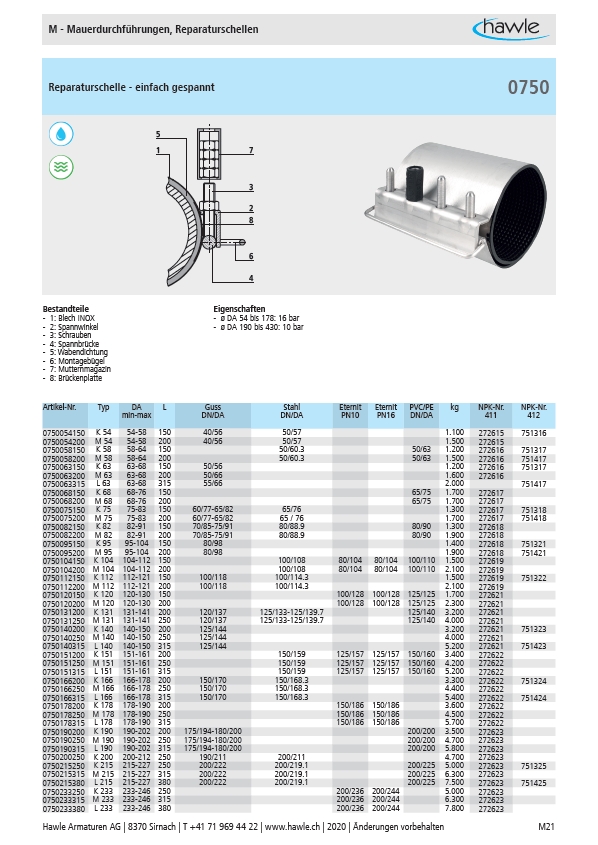

M - Mauerdurchführungen, Reparaturschellen
Reparaturschelle - einfach gespannt
7
3
2
8
6
4
5
1
Bestandteile Eigenschaften
- 1: Blech INOX
- 2: Spannwinkel
- 3: Schrauben
- 4: Spannbrücke
- 5: Wabendichtung
- 6: Montagebügel
- 7: Mutternmagazin
- 8: Brückenplatte
- ø DA 54 bis 178: 16 bar
- ø DA 190 bis 430: 10 bar
0750
Artikel-Nr. Typ DA
min-max
L Guss
DN/DA
Stahl
DN/DA
Eternit
PN10
Eternit
PN16
PVC/PE
DN/DA
kg NPK-Nr.
411
NPK-Nr.
412
0750054150 K 54 54-58 150 40/56 50/57 1.100 272615 751316
0750054200 M 54 54-58 200 40/56 50/57 1.500 272615
0750058150 K 58 58-64 150 50/60.3 50/63 1.200 272616 751317
0750058200 M 58 58-64 200 50/60.3 50/63 1.500 272616 751417
0750063150 K 63 63-68 150 50/56 1.200 272616 751317
0750063200 M 63 63-68 200 50/66 1.600 272616
0750063315 L 63 63-68 315 55/66 2.000 751417
0750068150 K 68 68-76 150 65/75 1.700 272617
0750068200 M 68 68-76 200 65/75 1.700 272617
0750075150 K 75 75-83 150 60/77-65/82 65/76 1.300 272617 751318
0750075200 M 75 75-83 200 60/77-65/82 65 / 76 1.700 272617 751418
0750082150 K 82 82-91 150 70/85-75/91 80/88.9 80/90 1.300 272618
0750082200 M 82 82-91 200 70/85-75/91 80/88.9 80/90 1.900 272618
0750095150 K 95 95-104 150 80/98 1.400 272618 751321
0750095200 M 95 95-104 200 80/98 1.900 272618 751421
0750104150 K 104 104-112 150 100/108 80/104 80/104 100/110 1.500 272619
0750104200 M 104 104-112 200 100/108 80/104 80/104 100/110 2.100 272619
0750112150 K 112 112-121 150 100/118 100/114.3 1.500 272619 751322
0750112200 M 112 112-121 200 100/118 100/114.3 2.100 272619
0750120150 K 120 120-130 150 100/128 100/128 125/125 1.700 272621
0750120200 M 120 120-130 200 100/128 100/128 125/125 2.300 272621
0750131200 K 131 131-141 200 120/137 125/133-125/139.7 125/140 3.200 272621
0750131250 M 131 131-141 250 120/137 125/133-125/139.7 125/140 4.000 272621
0750140200 K 140 140-150 200 125/144 3.200 272621 751323
0750140250 M 140 140-150 250 125/144 4.000 272621
0750140315 L 140 140-150 315 125/144 5.200 272621 751423
0750151200 K 151 151-161 200 150/159 125/157 125/157 150/160 3.400 272622
0750151250 M 151 151-161 250 150/159 125/157 125/157 150/160 4.200 272622
0750151315 L 151 151-161 315 150/159 125/157 125/157 150/160 5.200 272622
0750166200 K 166 166-178 200 150/170 150/168.3 3.300 272622 751324
0750166250 M 166 166-178 250 150/170 150/168.3 4.400 272622
0750166315 L 166 166-178 315 150/170 150/168.3 5.400 272622 751424
0750178200 K 178 178-190 200 150/186 150/186 3.600 272622
0750178250 M 178 178-190 250 150/186 150/186 4.500 272622
0750178315 L 178 178-190 315 150/186 150/186 5.700 272622
0750190200 K 190 190-202 200 175/194-180/200 200/200 3.500 272623
0750190250 M 190 190-202 250 175/194-180/200 200/200 4.700 272623
0750190315 L 190 190-202 315 175/194-180/200 200/200 5.800 272623
0750200250 K 200 200-212 250 190/211 200/211 4.700 272623
0750215250 K 215 215-227 250 200/222 200/219.1 200/225 5.000 272623 751325
0750215315 M 215 215-227 315 200/222 200/219.1 200/225 6.300 272623
0750215380 L 215 215-227 380 200/222 200/219.1 200/225 7.500 272623 751425
0750233250 K 233 233-246 250 200/236 200/244 5.000 272623
0750233315 M 233 233-246 315 200/236 200/244 6.300 272623
0750233380 L 233 233-246 380 200/236 200/244 7.800 272623
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten M21
