F - Mehrbereichskupplungen/Stützhülsen

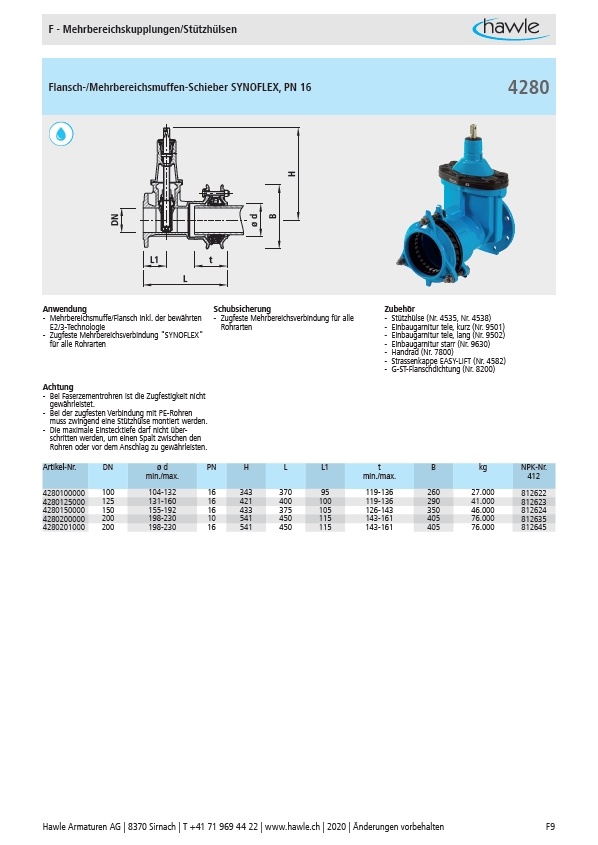

Flansch-/Mehrbereichsmuffen-Schieber SYNOFLEX, PN 16
H
DN
ø d
L1 t
L
B
Anwendung Schubsicherung Zubehör
- Mehrbereichsmuffe/Flansch inkl. der bewährten
- Zugfeste Mehrbereichsverbindung für alle
E2/3-Technologie
Rohrarten
- Zugfeste Mehrbereichsverbindung "SYNOFLEX"
für alle Rohrarten
- Stützhülse (Nr. 4535, Nr. 4538)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
- G-ST-Flanschdichtung (Nr. 8200)
Achtung
- Bei Faserzementrohren ist die Zugfestigkeit nicht
gewährleistet.
- Bei der zugfesten Verbindung mit PE-Rohren
muss zwingend eine Stützhülse montiert werden.
- Die maximale Einstecktiefe darf nicht überschritten
werden, um einen Spalt zwischen den
Rohren oder vor dem Anschlag zu gewährleisten.
4280
Artikel-Nr. DN ø d
min./max.
PN H L L1 t
min./max.
B kg NPK-Nr.
412
4280100000 100 104-132 16 343 370 95 119-136 260 27.000 812622
4280125000 125 131-160 16 421 400 100 119-136 290 41.000 812623
4280150000 150 155-192 16 433 375 105 126-143 350 46.000 812624
4280200000 200 198-230 10 541 450 115 143-161 405 76.000 812635
4280201000 200 198-230 16 541 450 115 143-161 405 76.000 812645
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F9
