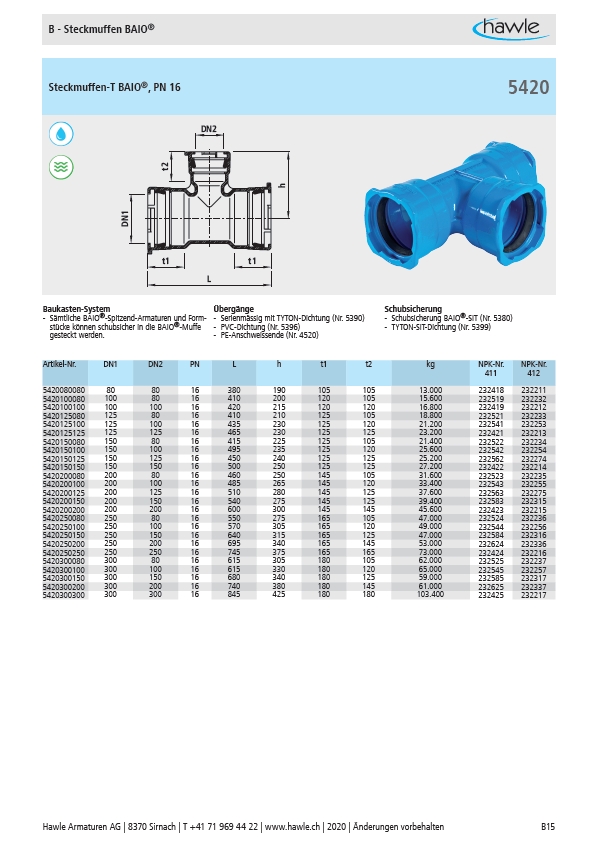

B - Steckmuffen BAIO®
Steckmuffen-T BAIO®, PN 16
DN1
h
DN2
t2
t1 t1
L
Baukasten-System Übergänge Schubsicherung
- Sämtliche BAIO®-Spitzend-Armaturen und Formstücke
können schubsicher in die BAIO®-Muffe
gesteckt werden.
- Serienmässig mit TYTON-Dichtung (Nr. 5390)
- PVC-Dichtung (Nr. 5396)
- PE-Anschweissende (Nr. 4520)
5420
- Schubsicherung BAIO®-SIT (Nr. 5380)
- TYTON-SIT-Dichtung (Nr. 5399)
Artikel-Nr. DN1 DN2 PN L h t1 t2 kg NPK-Nr.
411
NPK-Nr.
412
5420080080 80 80 16 380 190 105 105 13.000 232418 232211
5420100080 100 80 16 410 200 120 105 15.600 232519 232232
5420100100 100 100 16 420 215 120 120 16.800 232419 232212
5420125080 125 80 16 410 210 125 105 18.800 232521 232233
5420125100 125 100 16 435 230 125 120 21.200 232541 232253
5420125125 125 125 16 465 230 125 125 23.200 232421 232213
5420150080 150 80 16 415 225 125 105 21.400 232522 232234
5420150100 150 100 16 495 235 125 120 25.600 232542 232254
5420150125 150 125 16 450 240 125 125 25.200 232562 232274
5420150150 150 150 16 500 250 125 125 27.200 232422 232214
5420200080 200 80 16 460 250 145 105 31.600 232523 232235
5420200100 200 100 16 485 265 145 120 33.400 232543 232255
5420200125 200 125 16 510 280 145 125 37.600 232563 232275
5420200150 200 150 16 540 275 145 125 39.400 232583 232315
5420200200 200 200 16 600 300 145 145 45.600 232423 232215
5420250080 250 80 16 550 275 165 105 47.000 232524 232236
5420250100 250 100 16 570 305 165 120 49.000 232544 232256
5420250150 250 150 16 640 315 165 125 47.000 232584 232316
5420250200 250 200 16 695 340 165 145 53.000 232624 232336
5420250250 250 250 16 745 375 165 165 73.000 232424 232216
5420300080 300 80 16 615 305 180 105 62.000 232525 232237
5420300100 300 100 16 615 330 180 120 65.000 232545 232257
5420300150 300 150 16 680 340 180 125 59.000 232585 232317
5420300200 300 200 16 740 380 180 145 61.000 232625 232337
5420300300 300 300 16 845 425 180 180 103.400 232425 232217
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten B15
