F - Mehrbereichskupplungen/Stützhülsen

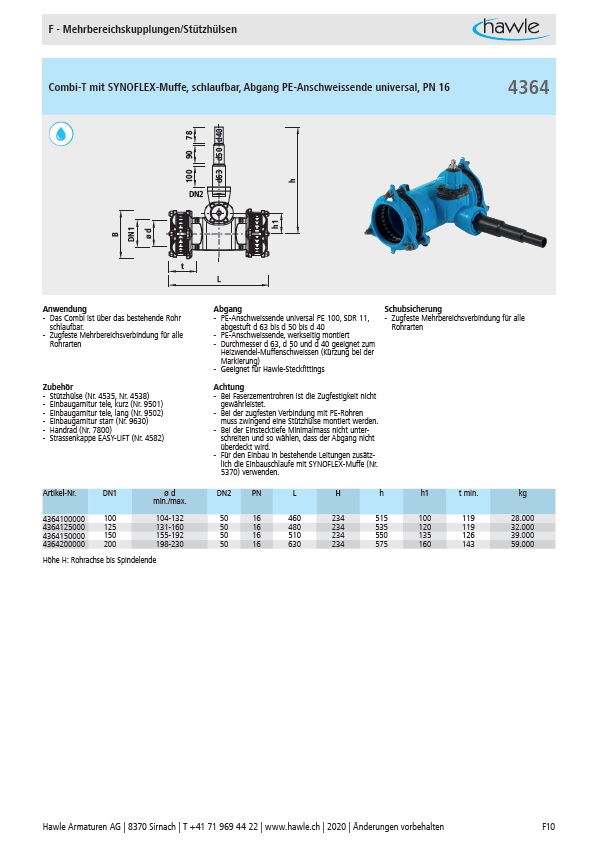

Combi-T mit SYNOFLEX-Muffe, schlaufbar, Abgang PE-Anschweissende universal, PN 16
ø d
DN1
B
100 90 78
t
d63 d50 d40
L
h1
h
DN2
Anwendung Abgang Schubsicherung
- Das Combi ist über das bestehende Rohr
schlaufbar.
- Zugfeste Mehrbereichsverbindung für alle
Rohrarten
- PE-Anschweissende universal PE 100, SDR 11,
abgestuft d 63 bis d 50 bis d 40
- PE-Anschweissende, werkseitig montiert
- Durchmesser d 63, d 50 und d 40 geeignet zum
Heizwendel-Muffenschweissen (Kürzung bei der
Markierung)
- Geeignet für Hawle-Steckfittings
4364
- Zugfeste Mehrbereichsverbindung für alle
Rohrarten
Zubehör Achtung
- Stützhülse (Nr. 4535, Nr. 4538)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
- Bei Faserzementrohren ist die Zugfestigkeit nicht
gewährleistet.
- Bei der zugfesten Verbindung mit PE-Rohren
muss zwingend eine Stützhülse montiert werden.
- Bei der Einstecktiefe Minimalmass nicht unterschreiten
und so wählen, dass der Abgang nicht
überdeckt wird.
- Für den Einbau in bestehende Leitungen zusätzlich
die Einbauschlaufe mit SYNOFLEX-Muffe (Nr.
5370) verwenden.
Artikel-Nr. DN1 ø d
min./max.
DN2 PN L H h h1 t min. kg
4364100000 100 104-132 50 16 460 234 515 100 119 28.000
4364125000 125 131-160 50 16 480 234 535 120 119 32.000
4364150000 150 155-192 50 16 510 234 550 135 126 39.000
4364200000 200 198-230 50 16 630 234 575 160 143 59.000
Höhe H: Rohrachse bis Spindelende
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F10
