J - Anbohr-Schieber, Anbohr-Schellen

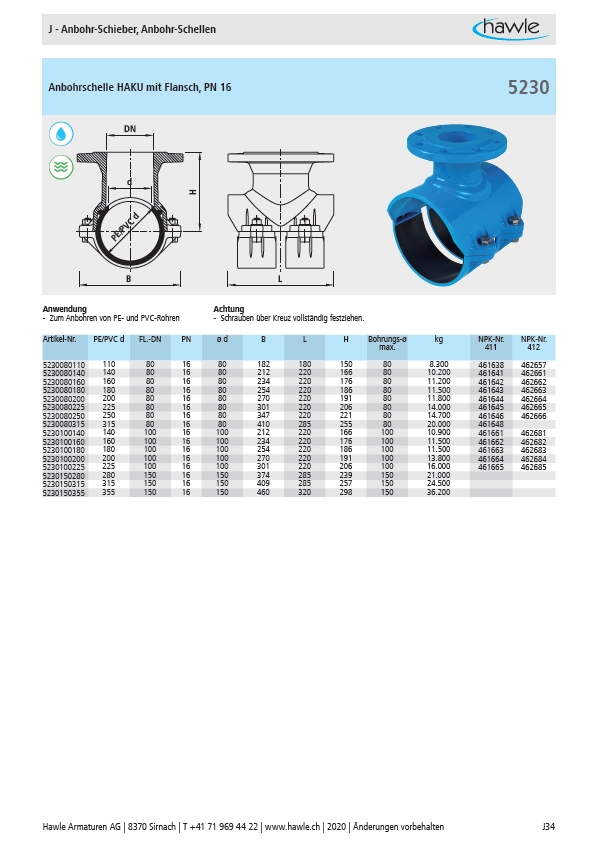

Anbohrschelle HAKU mit Flansch, PN 16
DN
d
PE/PVC d
H
B L
Anwendung Achtung
- Zum Anbohren von PE- und PVC-Rohren - Schrauben über Kreuz vollständig festziehen.
5230
Artikel-Nr. PE/PVC d FL.-DN PN ø d B L H Bohrungs-ø
max.
kg NPK-Nr.
411
NPK-Nr.
412
5230080110 110 80 16 80 182 180 150 80 8.300 461638 462657
5230080140 140 80 16 80 212 220 166 80 10.200 461641 462661
5230080160 160 80 16 80 234 220 176 80 11.200 461642 462662
5230080180 180 80 16 80 254 220 186 80 11.500 461643 462663
5230080200 200 80 16 80 270 220 191 80 11.800 461644 462664
5230080225 225 80 16 80 301 220 206 80 14.000 461645 462665
5230080250 250 80 16 80 347 220 221 80 14.700 461646 462666
5230080315 315 80 16 80 410 285 255 80 20.000 461648
5230100140 140 100 16 100 212 220 166 100 10.900 461661 462681
5230100160 160 100 16 100 234 220 176 100 11.500 461662 462682
5230100180 180 100 16 100 254 220 186 100 11.500 461663 462683
5230100200 200 100 16 100 270 220 191 100 13.800 461664 462684
5230100225 225 100 16 100 301 220 206 100 16.000 461665 462685
5230150280 280 150 16 150 374 285 239 150 21.000
5230150315 315 150 16 150 409 285 257 150 24.500
5230150355 355 150 16 150 460 320 298 150 36.200
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten J34
