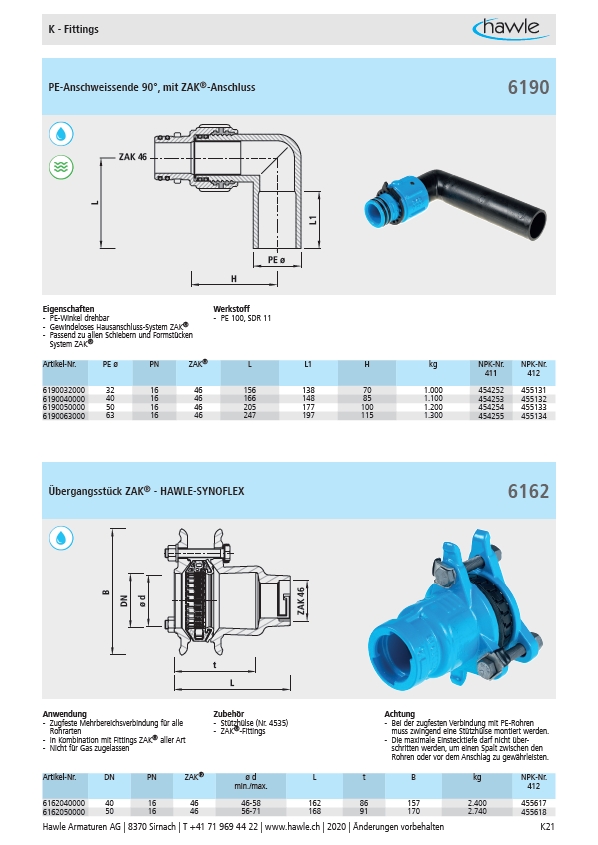

K - Fittings
PE-Anschweissende 90°, mit ZAK®-Anschluss
L
H
ZAK 46
Eigenschaften Werkstoff
- PE-Winkel drehbar
- Gewindeloses Hausanschluss-System ZAK®
- Passend zu allen Schiebern und Formstücken
System ZAK®
PE ø
- PE 100, SDR 11
Artikel-Nr. PE ø PN ZAK® L L1 H kg NPK-Nr.
6190032000 32 16 46 156 138 70 1.000 454252 455131
6190040000 40 16 46 166 148 85 1.100 454253 455132
6190050000 50 16 46 205 177 100 1.200 454254 455133
6190063000 63 16 46 247 197 115 1.300 454255 455134
Übergangsstück ZAK® - HAWLE-SYNOFLEX
L1
t
L
ø d
DN
B
ZAK 46
Anwendung Zubehör Achtung
- Zugfeste Mehrbereichsverbindung für alle
- Stützhülse (Nr. 4535)
Rohrarten
- ZAK®-Fittings
- In Kombination mit Fittings ZAK® aller Art
- Nicht für Gas zugelassen
6190
411
NPK-Nr.
412
6162
- Bei der zugfesten Verbindung mit PE-Rohren
muss zwingend eine Stützhülse montiert werden.
- Die maximale Einstecktiefe darf nicht überschritten
werden, um einen Spalt zwischen den
Rohren oder vor dem Anschlag zu gewährleisten.
Artikel-Nr. DN PN ZAK® ø d
min./max.
L t B kg NPK-Nr.
412
6162040000 40 16 46 46-58 162 86 157 2.400 455617
6162050000 50 16 46 56-71 168 91 170 2.740 455618
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten K21
