M - Mauerdurchführungen, Reparaturschellen

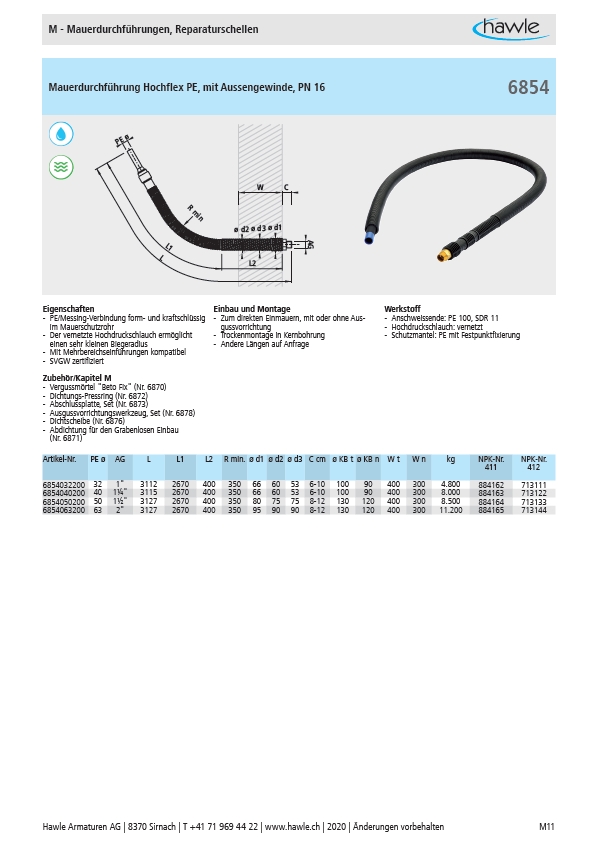

Mauerdurchführung Hochflex PE, mit Aussengewinde, PN 16
AG
C
W
ø d2 ø d3 ø d1
L2
L1
PE ø
R min
L
Eigenschaften Einbau und Montage Werkstoff
- PE/Messing-Verbindung form- und kraftschlüssig
- Zum direkten Einmauern, mit oder ohne Ausgussvorrichtung
im Mauerschutzrohr
- Der vernetzte Hochdruckschlauch ermöglicht
- Trockenmontage in Kernbohrung
einen sehr kleinen Biegeradius
- Andere Längen auf Anfrage
- Mit Mehrbereichseinführungen kompatibel
- SVGW zertifiziert
6854
- Anschweissende: PE 100, SDR 11
- Hochdruckschlauch: vernetzt
- Schutzmantel: PE mit Festpunktfixierung
Zubehör/Kapitel M
- Vergussmörtel "Beto Fix" (Nr. 6870)
- Dichtungs-Pressring (Nr. 6872)
- Abschlussplatte, Set (Nr. 6873)
- Ausgussvorrichtungswerkzeug, Set (Nr. 6878)
- Dichtscheibe (Nr. 6876)
- Abdichtung für den Grabenlosen Einbau
(Nr. 6871)
Artikel-Nr. PE ø AG L L1 L2 R min. ø d1 ø d2 ø d3 C cm ø KB t ø KB n W t W n kg NPK-Nr.
411
NPK-Nr.
412
6854032200 32 1" 3112 2670 400 350 66 60 53 6-10 100 90 400 300 4.800 884162 713111
6854040200 40 1¼" 3115 2670 400 350 66 60 53 6-10 100 90 400 300 8.000 884163 713122
6854050200 50 1½" 3127 2670 400 350 80 75 75 8-12 130 120 400 300 8.500 884164 713133
6854063200 63 2" 3127 2670 400 350 95 90 90 8-12 130 120 400 300 11.200 884165 713144
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten M11
