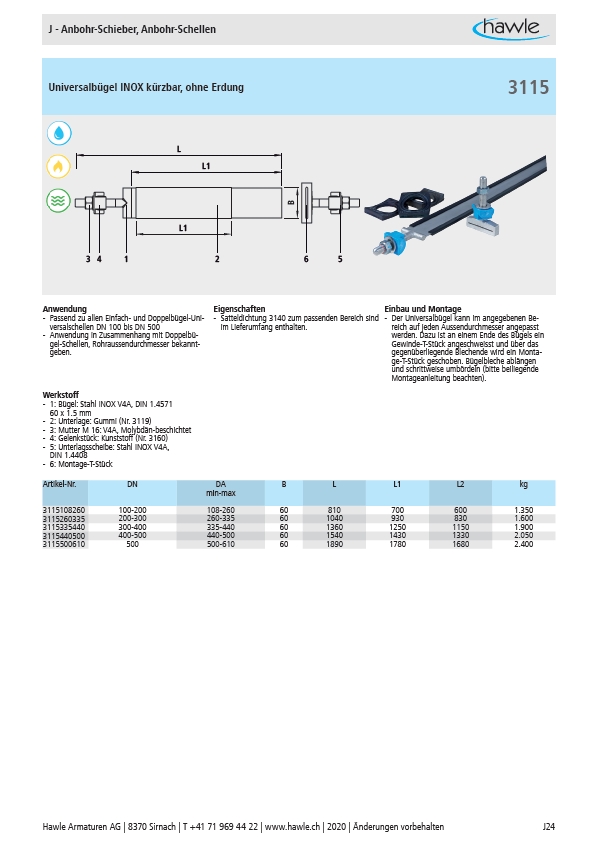

J - Anbohr-Schieber, Anbohr-Schellen
Universalbügel INOX kürzbar, ohne Erdung
L1
L
L1
B
3 4 1 2 6 5
Anwendung Eigenschaften Einbau und Montage
- Passend zu allen Einfach- und Doppelbügel-Universalschellen
DN 100 bis DN 500
- Anwendung in Zusammenhang mit Doppelbügel
Schellen, Rohraussendurchmesser bekanntgeben.
- Satteldichtung 3140 zum passenden Bereich sind
im Lieferumfang enthalten.
3115
- Der Universalbügel kann im angegebenen Bereich
auf jeden Aussendurchmesser angepasst
werden. Dazu ist an einem Ende des Bügels ein
Gewinde-T-Stück angeschweisst und über das
gegenüberliegende Blechende wird ein Montage
T-Stück geschoben. Bügelbleche ablängen
und schrittweise umbördeln (bitte beiliegende
Montageanleitung beachten).
Werkstoff
- 1: Bügel: Stahl INOX V4A, DIN 1.4571
60 x 1.5 mm
- 2: Unterlage: Gummi (Nr. 3119)
- 3: Mutter M 16: V4A, Molybdän-beschichtet
- 4: Gelenkstück: Kunststoff (Nr. 3160)
- 5: Unterlagsscheibe: Stahl INOX V4A,
DIN 1.4408
- 6: Montage-T-Stück
Artikel-Nr. DN DA
min-max
B L L1 L2 kg
3115108260 100-200 108-260 60 810 700 600 1.350
3115260335 200-300 260-335 60 1040 930 830 1.600
3115335440 300-400 335-440 60 1360 1250 1150 1.900
3115440500 400-500 440-500 60 1540 1430 1330 2.050
3115500610 500 500-610 60 1890 1780 1680 2.400
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten J24
