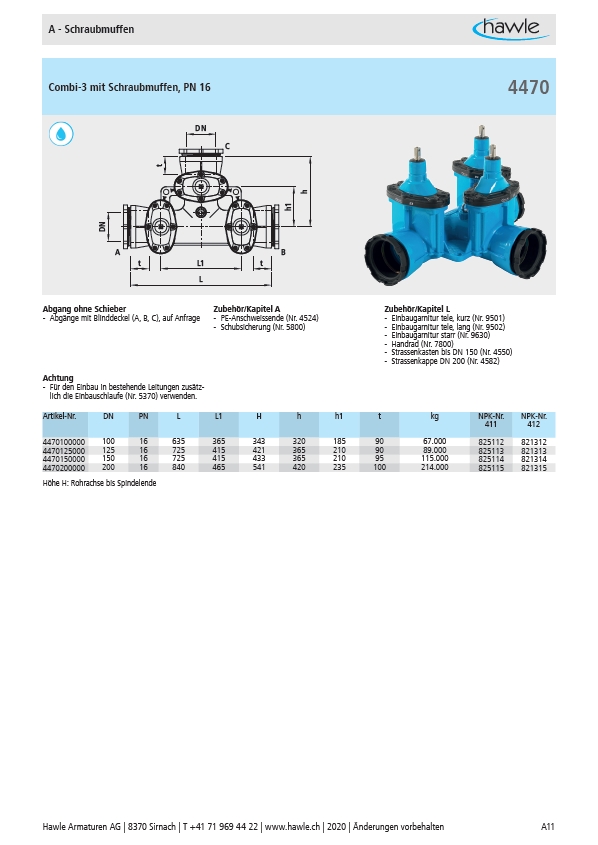

A - Schraubmuffen
Combi-3 mit Schraubmuffen, PN 16
t
A
t
h1
B
DN
L1
L
DN
h
t
C
Abgang ohne Schieber Zubehör/Kapitel A Zubehör/Kapitel L
- Abgänge mit Blinddeckel (A, B, C), auf Anfrage - PE-Anschweissende (Nr. 4524)
- Schubsicherung (Nr. 5800)
4470
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkasten bis DN 150 (Nr. 4550)
- Strassenkappe DN 200 (Nr. 4582)
Achtung
- Für den Einbau in bestehende Leitungen zusätzlich
die Einbauschlaufe (Nr. 5370) verwenden.
Artikel-Nr. DN PN L L1 H h h1 t kg NPK-Nr.
411
NPK-Nr.
412
4470100000 100 16 635 365 343 320 185 90 67.000 825112 821312
4470125000 125 16 725 415 421 365 210 90 89.000 825113 821313
4470150000 150 16 725 415 433 365 210 95 115.000 825114 821314
4470200000 200 16 840 465 541 420 235 100 214.000 825115 821315
Höhe H: Rohrachse bis Spindelende
