G - Hydranten, Revisionspatronen

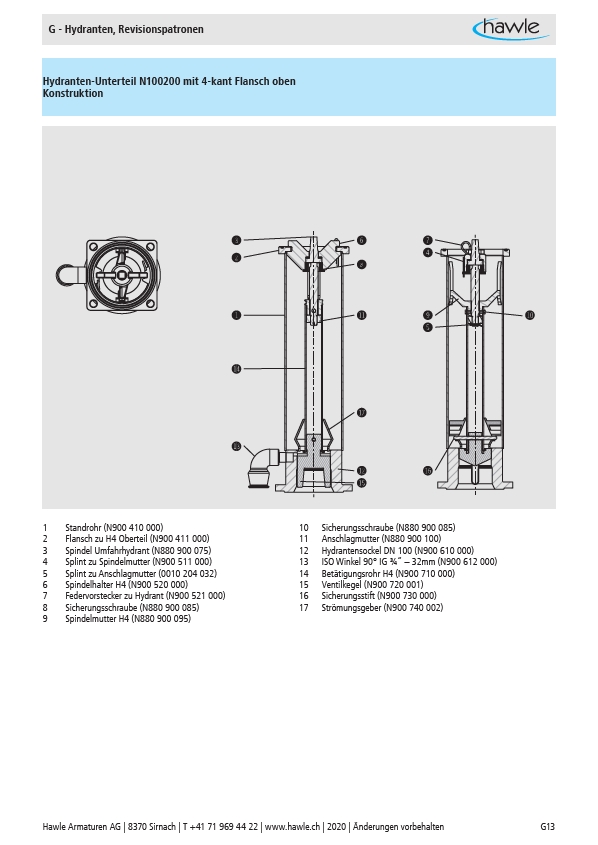

Hydranten-Unterteil N100200 mit 4-kant Flansch oben
Konstruktion
1 Standrohr (N900 410 000)
2 Flansch zu H4 Oberteil (N900 411 000)
3 Spindel Umfahrhydrant (N880 900 075)
4 Splint zu Spindelmutter (N900 511 000)
5 Splint zu Anschlagmutter (0010 204 032)
6 Spindelhalter H4 (N900 520 000)
7 Federvorstecker zu Hydrant (N900 521 000)
8 Sicherungsschraube (N880 900 085)
9 Spindelmutter H4 (N880 900 095)
10 Sicherungsschraube (N880 900 085)
11 Anschlagmutter (N880 900 100)
12 Hydrantensockel DN 100 (N900 610 000)
13 ISO Winkel 90° IG ¾“ – 32mm (N900 612 000)
14 Betätigungsrohr H4 (N900 710 000)
15 Ventilkegel (N900 720 001)
16 Sicherungsstift (N900 730 000)
17 Strömungsgeber (N900 740 002)
