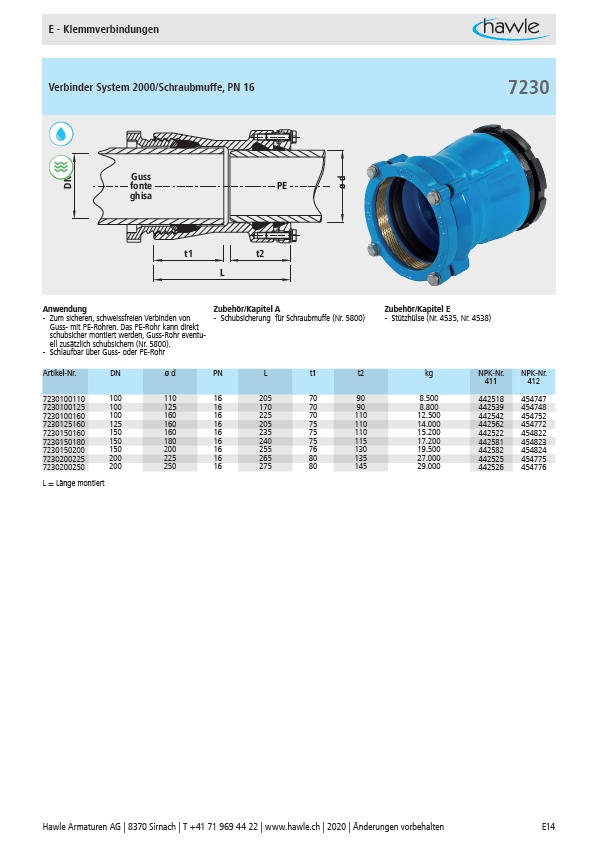

E - Klemmverbindungen
Verbinder System 2000/Schraubmuffe, PN 16
ø d
DN
t1
Guss
fonte
ghisa
PE
t2
L
Anwendung Zubehör/Kapitel A Zubehör/Kapitel E
- Zum sicheren, schweissfreien Verbinden von
Guss- mit PE-Rohren. Das PE-Rohr kann direkt
schubsicher montiert werden, Guss-Rohr eventuell
zusätzlich schubsichern (Nr. 5800).
- Schlaufbar über Guss- oder PE-Rohr
- Schubsicherung für Schraubmuffe (Nr. 5800) - Stützhülse (Nr. 4535, Nr. 4538)
7230
Artikel-Nr. DN ø d PN L t1 t2 kg NPK-Nr.
411
NPK-Nr.
412
7230100110 100 110 16 205 70 90 8.500 442518 454747
7230100125 100 125 16 170 70 90 8.800 442539 454748
7230100160 100 160 16 225 70 110 12.500 442542 454752
7230125160 125 160 16 205 75 110 14.000 442562 454772
7230150160 150 160 16 235 75 110 15.200 442522 454822
7230150180 150 180 16 240 75 115 17.200 442581 454823
7230150200 150 200 16 255 76 130 19.500 442582 454824
7230200225 200 225 16 265 80 135 27.000 442525 454775
7230200250 200 250 16 275 80 145 29.000 442526 454776
L = Länge montiert
