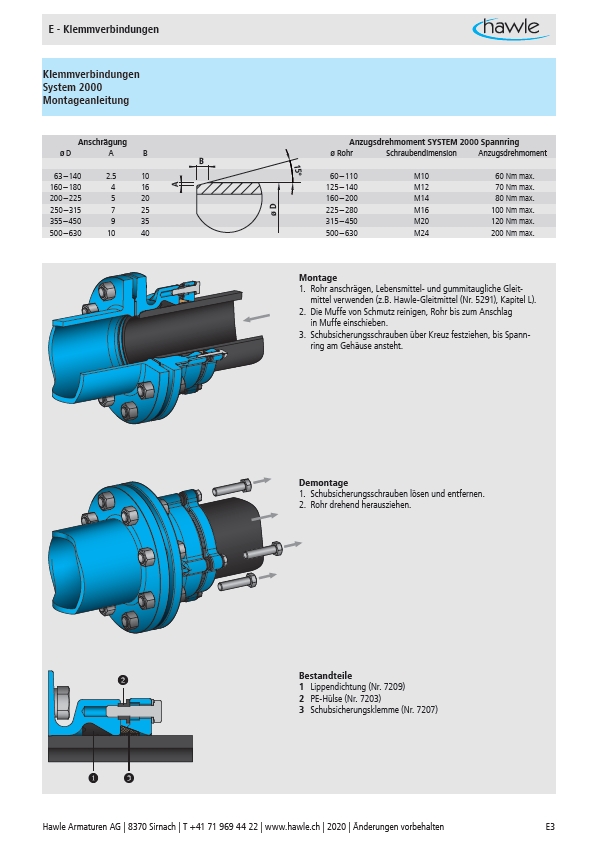

E - Klemmverbindungen
Klemmverbindungen
System 2000
Montageanleitung
Anschrägung
ø D A B
63 – 140 2.5 10
160 – 180 4 16
200 – 225 5 20
250 – 315 7 25
355 – 450 9 35
500 – 630 10 40
2
1 3
Anzugsdrehmoment SYSTEM 2000 Spannring
ø Rohr Schraubendimension Anzugsdrehmoment
60 – 110 M10 60 Nm max.
125 – 140 M12 70 Nm max.
160 – 200 M14 80 Nm max.
225 – 280 M16 100 Nm max.
315 – 450 M20 120 Nm max.
500 – 630 M24 200 Nm max.
B
A
ø D
15°
Montage
1. Rohr anschrägen, Lebensmittel- und gummitaugliche Gleit-
mittel verwenden (z.B. Hawle-Gleitmittel (Nr. 5291), Kapitel L).
2. Die Muffe von Schmutz reinigen, Rohr bis zum Anschlag
in Muffe einschieben.
3. Schubsicherungsschrauben über Kreuz festziehen, bis Spann-
ring am Gehäuse ansteht.
Demontage
1. Schubsicherungsschrauben lösen und entfernen.
2. Rohr drehend herausziehen.
Bestandteile
1 Lippendichtung (Nr. 7209)
2 PE-Hülse (Nr. 7203)
3 Schubsicherungsklemme (Nr. 7207)
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E3
