J - Anbohr-Schieber, Anbohr-Schellen

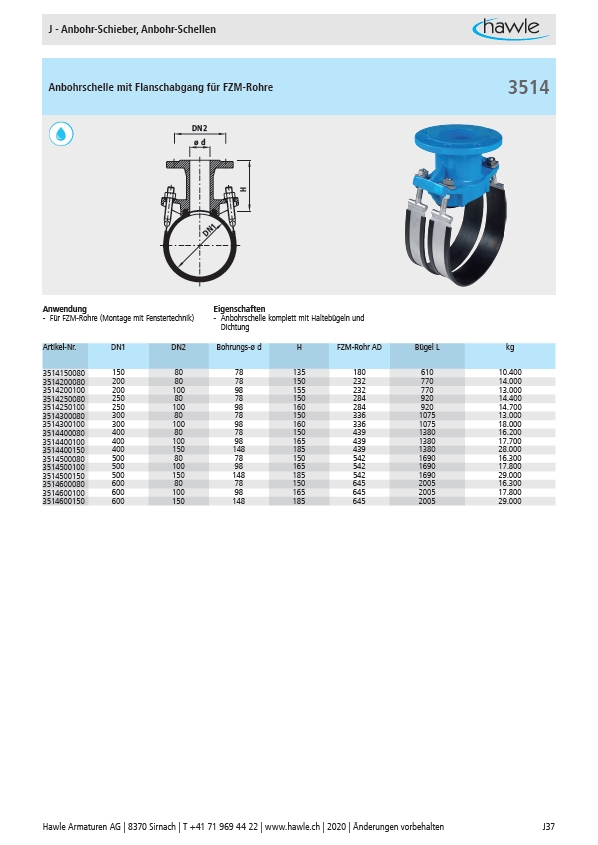

Anbohrschelle mit Flanschabgang für FZM-Rohre
H
DN2
ø d
DN1
Anwendung Eigenschaften
- Für FZM-Rohre (Montage mit Fenstertechnik) - Anbohrschelle komplett mit Haltebügeln und
Dichtung
3514
Artikel-Nr. DN1 DN2 Bohrungs-ø d H FZM-Rohr AD Bügel L kg
3514150080 150 80 78 135 180 610 10.400
3514200080 200 80 78 150 232 770 14.000
3514200100 200 100 98 155 232 770 13.000
3514250080 250 80 78 150 284 920 14.400
3514250100 250 100 98 160 284 920 14.700
3514300080 300 80 78 150 336 1075 13.000
3514300100 300 100 98 160 336 1075 18.000
3514400080 400 80 78 150 439 1380 16.200
3514400100 400 100 98 165 439 1380 17.700
3514400150 400 150 148 185 439 1380 28.000
3514500080 500 80 78 150 542 1690 16.300
3514500100 500 100 98 165 542 1690 17.800
3514500150 500 150 148 185 542 1690 29.000
3514600080 600 80 78 150 645 2005 16.300
3514600100 600 100 98 165 645 2005 17.800
3514600150 600 150 148 185 645 2005 29.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten J37
