G - Hydranten, Revisionspatronen

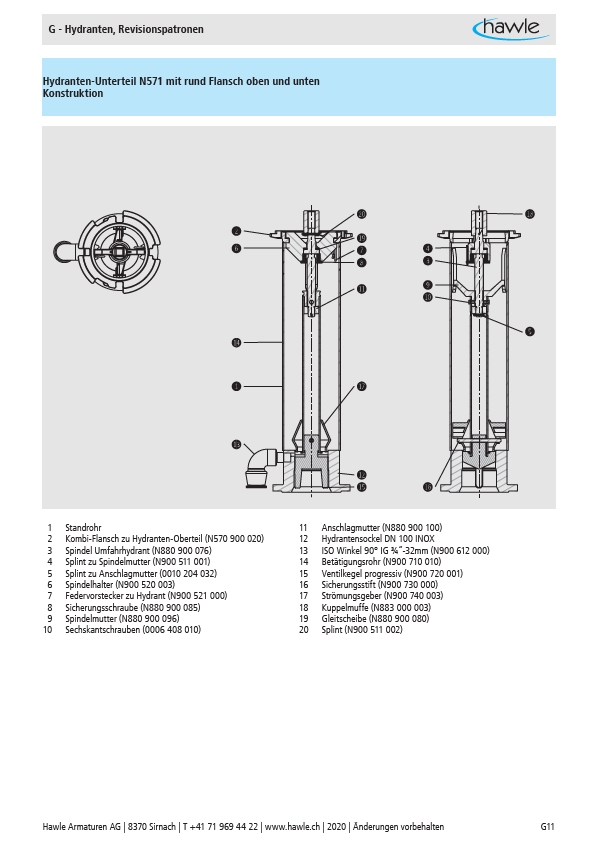

Hydranten-Unterteil N571 mit rund Flansch oben und unten
Konstruktion
1 Standrohr
2 Kombi-Flansch zu Hydranten-Oberteil (N570 900 020)
3 Spindel Umfahrhydrant (N880 900 076)
4 Splint zu Spindelmutter (N900 511 001)
5 Splint zu Anschlagmutter (0010 204 032)
6 Spindelhalter (N900 520 003)
7 Federvorstecker zu Hydrant (N900 521 000)
8 Sicherungsschraube (N880 900 085)
9 Spindelmutter (N880 900 096)
10 Sechskantschrauben (0006 408 010)
11 Anschlagmutter (N880 900 100)
12 Hydrantensockel DN 100 INOX
13 ISO Winkel 90° IG ¾“-32mm (N900 612 000)
14 Betätigungsrohr (N900 710 010)
15 Ventilkegel progressiv (N900 720 001)
16 Sicherungsstift (N900 730 000)
17 Strömungsgeber (N900 740 003)
18 Kuppelmuffe (N883 000 003)
19 Gleitscheibe (N880 900 080)
20 Splint (N900 511 002)
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten G11
