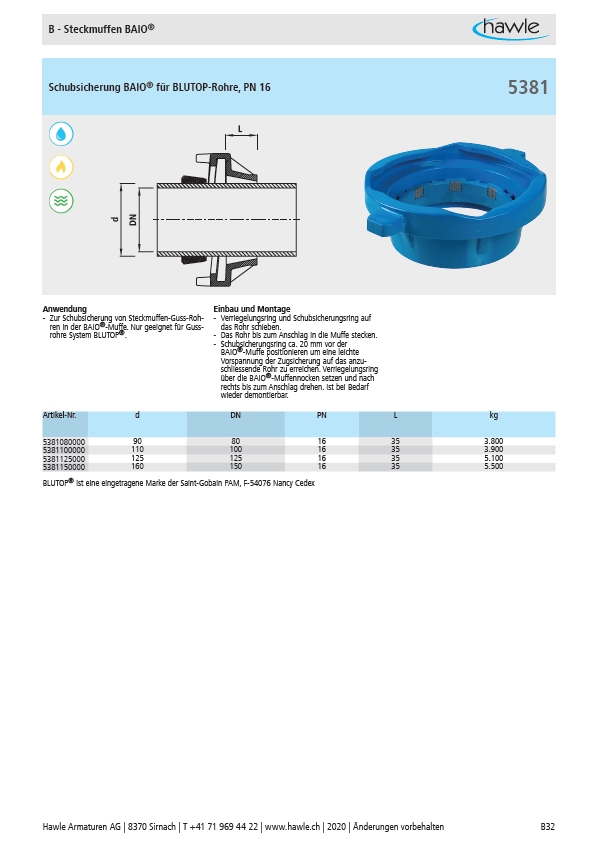

B - Steckmuffen BAIO®
Schubsicherung BAIO® für BLUTOP-Rohre, PN 16
L
d
DN
Anwendung Einbau und Montage
- Zur Schubsicherung von Steckmuffen-Guss-Rohren
in der BAIO®-Muffe. Nur geeignet für Gussrohre
System BLUTOP®.
- Verriegelungsring und Schubsicherungsring auf
das Rohr schieben.
- Das Rohr bis zum Anschlag in die Muffe stecken.
- Schubsicherungsring ca. 20 mm vor der
BAIO®-Muffe positionieren um eine leichte
Vorspannung der Zugsicherung auf das anzuschliessende
Rohr zu erreichen. Verriegelungsring
über die BAIO®-Muffennocken setzen und nach
rechts bis zum Anschlag drehen. Ist bei Bedarf
wieder demontierbar.
5381
Artikel-Nr. d DN PN L kg
5381080000 90 80 16 35 3.800
5381100000 110 100 16 35 3.900
5381125000 125 125 16 35 5.100
5381150000 160 150 16 35 5.500
BLUTOP® ist eine eingetragene Marke der Saint-Gobain PAM, F-54076 Nancy Cedex
