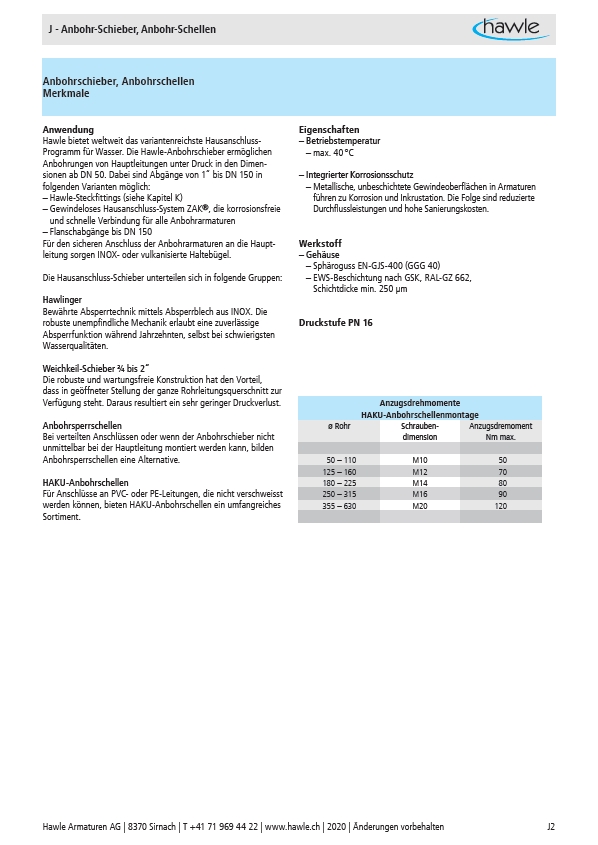

J - Anbohr-Schieber, Anbohr-Schellen
Anbohrschieber, Anbohrschellen
Merkmale
Anwendung
Hawle bietet weltweit das variantenreichste Hausanschluss-
Programm für Wasser. Die Hawle-Anbohrschieber ermöglichen
Anbohrungen von Hauptleitungen unter Druck in den Dimensionen
ab DN 50. Dabei sind Abgänge von 1“ bis DN 150 in
folgenden Varianten möglich:
– Hawle-Steckfittings (siehe Kapitel K)
– Gewindeloses Hausanschluss-System ZAK®, die korrosionsfreie
und schnelle Verbindung für alle Anbohrarmaturen
– Flanschabgänge bis DN 150
Für den sicheren Anschluss der Anbohrarmaturen an die Hauptleitung
sorgen INOX- oder vulkanisierte Haltebügel.
Die Hausanschluss-Schieber unterteilen sich in folgende Gruppen:
Hawlinger
Bewährte Absperrtechnik mittels Absperrblech aus INOX. Die
robuste unempfindliche Mechanik erlaubt eine zuverlässige
Absperrfunktion während Jahrzehnten, selbst bei schwierigsten
Wasserqualitäten.
Weichkeil-Schieber ¾ bis 2“
Die robuste und wartungsfreie Konstruktion hat den Vorteil,
dass in geöffneter Stellung der ganze Rohrleitungsquerschnitt zur
Verfügung steht. Daraus resultiert ein sehr geringer Druckverlust.
Anbohrsperrschellen
Bei verteilten Anschlüssen oder wenn der Anbohrschieber nicht
unmittelbar bei der Hauptleitung montiert werden kann, bilden
Anbohrsperrschellen eine Alternative.
HAKU-Anbohrschellen
Für Anschlüsse an PVC- oder PE-Leitungen, die nicht verschweisst
werden können, bieten HAKU-Anbohrschellen ein umfangreiches
Sortiment.
Eigenschaften
– Betriebstemperatur
– max. 40 °C
– Integrierter Korrosionsschutz
– Metallische, unbeschichtete Gewindeoberflächen in Armaturen
führen zu Korrosion und Inkrustation. Die Folge sind reduzierte
Durchflussleistungen und hohe Sanierungskosten.
Werkstoff
– Gehäuse
– Sphäroguss EN-GJS-400 (GGG 40)
– EWS-Beschichtung nach GSK, RAL-GZ 662,
Schichtdicke min. 250 μm
Druckstufe PN 16
Anzugsdrehmomente
HAKU-Anbohrschellenmontage
ø Rohr Schrauben- Anzugsdremoment
dimension Nm max.
50 – 110 M10 50
125 – 160 M12 70
180 – 225 M14 80
250 – 315 M16 90
355 – 630 M20 120
