M - Mauerdurchführungen, Reparaturschellen

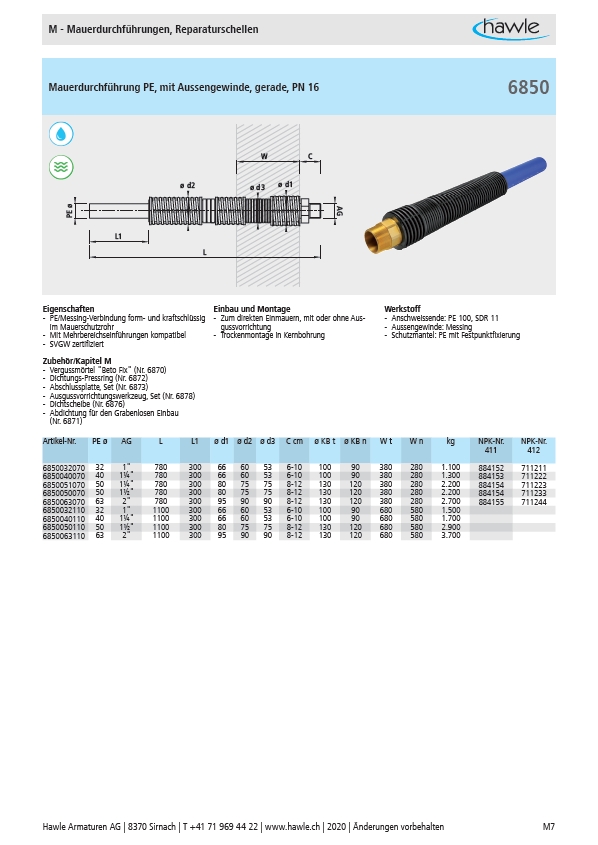

Mauerdurchführung PE, mit Aussengewinde, gerade, PN 16
AG
W C
L1
ø d2 ø d1
L
ø d3
PE ø
Eigenschaften Einbau und Montage Werkstoff
- PE/Messing-Verbindung form- und kraftschlüssig
- Zum direkten Einmauern, mit oder ohne Ausgussvorrichtung
im Mauerschutzrohr
- Mit Mehrbereichseinführungen kompatibel
- Trockenmontage in Kernbohrung
- SVGW zertifiziert
6850
- Anschweissende: PE 100, SDR 11
- Aussengewinde: Messing
- Schutzmantel: PE mit Festpunktfixierung
Zubehör/Kapitel M
- Vergussmörtel "Beto Fix" (Nr. 6870)
- Dichtungs-Pressring (Nr. 6872)
- Abschlussplatte, Set (Nr. 6873)
- Ausgussvorrichtungswerkzeug, Set (Nr. 6878)
- Dichtscheibe (Nr. 6876)
- Abdichtung für den Grabenlosen Einbau
(Nr. 6871)
Artikel-Nr. PE ø AG L L1 ø d1 ø d2 ø d3 C cm ø KB t ø KB n W t W n kg NPK-Nr.
411
NPK-Nr.
412
6850032070 32 1" 780 300 66 60 53 6-10 100 90 380 280 1.100 884152 711211
6850040070 40 1¼" 780 300 66 60 53 6-10 100 90 380 280 1.300 884153 711222
6850051070 50 1¼" 780 300 80 75 75 8-12 130 120 380 280 2.200 884154 711223
6850050070 50 1½" 780 300 80 75 75 8-12 130 120 380 280 2.200 884154 711233
6850063070 63 2" 780 300 95 90 90 8-12 130 120 380 280 2.700 884155 711244
6850032110 32 1" 1100 300 66 60 53 6-10 100 90 680 580 1.500
6850040110 40 1¼" 1100 300 66 60 53 6-10 100 90 680 580 1.700
6850050110 50 1½" 1100 300 80 75 75 8-12 130 120 680 580 2.900
6850063110 63 2" 1100 300 95 90 90 8-12 130 120 680 580 3.700
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten M7
