A - Schraubmuffen

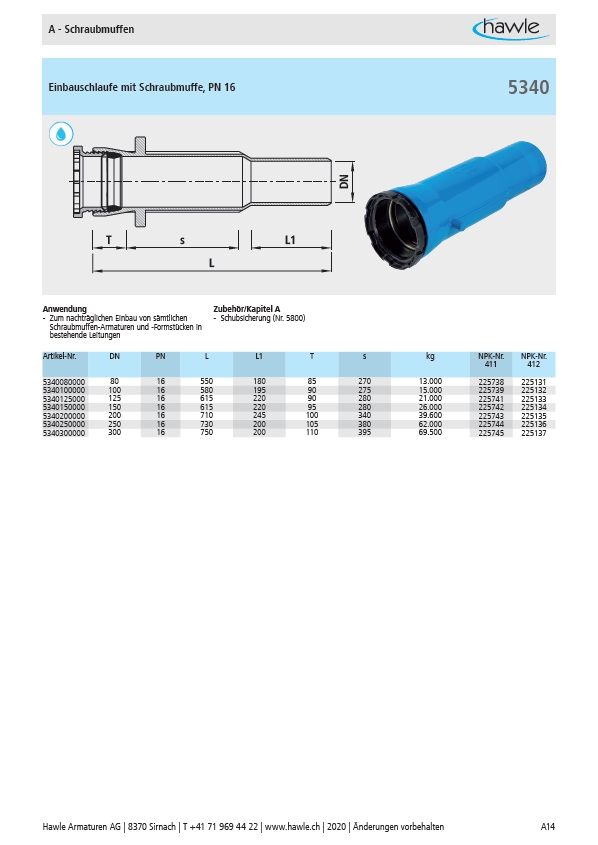

Einbauschlaufe mit Schraubmuffe, PN 16
T s L1
L
Anwendung Zubehör/Kapitel A
- Zum nachträglichen Einbau von sämtlichen
Schraubmuffen-Armaturen und -Formstücken in
bestehende Leitungen
- Schubsicherung (Nr. 5800)
DN
5340
Artikel-Nr. DN PN L L1 T s kg NPK-Nr.
411
NPK-Nr.
412
5340080000 80 16 550 180 85 270 13.000 225738 225131
5340100000 100 16 580 195 90 275 15.000 225739 225132
5340125000 125 16 615 220 90 280 21.000 225741 225133
5340150000 150 16 615 220 95 280 26.000 225742 225134
5340200000 200 16 710 245 100 340 39.600 225743 225135
5340250000 250 16 730 200 105 380 62.000 225744 225136
5340300000 300 16 750 200 110 395 69.500 225745 225137
