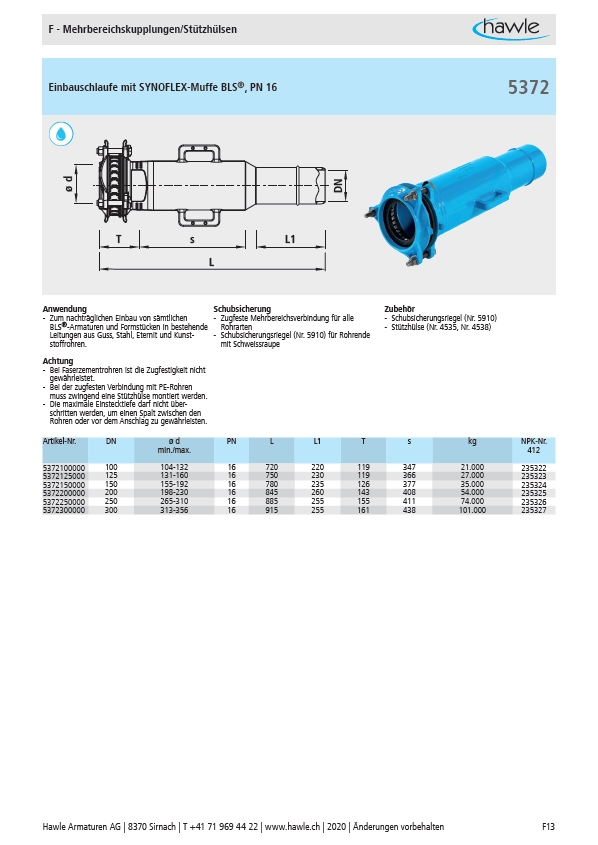

F - Mehrbereichskupplungen/Stützhülsen
Einbauschlaufe mit SYNOFLEX-Muffe BLS®, PN 16
T s L1
L
ø d
DN
Anwendung Schubsicherung Zubehör
- Zum nachträglichen Einbau von sämtlichen
BLS®-Armaturen und Formstücken in bestehende
Leitungen aus Guss, Stahl, Eternit und Kunststoffrohren.
- Zugfeste Mehrbereichsverbindung für alle
Rohrarten
- Schubsicherungsriegel (Nr. 5910) für Rohrende
mit Schweissraupe
- Schubsicherungsriegel (Nr. 5910)
- Stützhülse (Nr. 4535, Nr. 4538)
Achtung
- Bei Faserzementrohren ist die Zugfestigkeit nicht
gewährleistet.
- Bei der zugfesten Verbindung mit PE-Rohren
muss zwingend eine Stützhülse montiert werden.
- Die maximale Einstecktiefe darf nicht überschritten
werden, um einen Spalt zwischen den
Rohren oder vor dem Anschlag zu gewährleisten.
5372
Artikel-Nr. DN ø d
min./max.
PN L L1 T s kg NPK-Nr.
412
5372100000 100 104-132 16 720 220 119 347 21.000 235322
5372125000 125 131-160 16 750 230 119 366 27.000 235323
5372150000 150 155-192 16 780 235 126 377 35.000 235324
5372200000 200 198-230 16 845 260 143 408 54.000 235325
5372250000 250 265-310 16 885 255 155 411 74.000 235326
5372300000 300 313-356 16 915 255 161 438 101.000 235327
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F13
