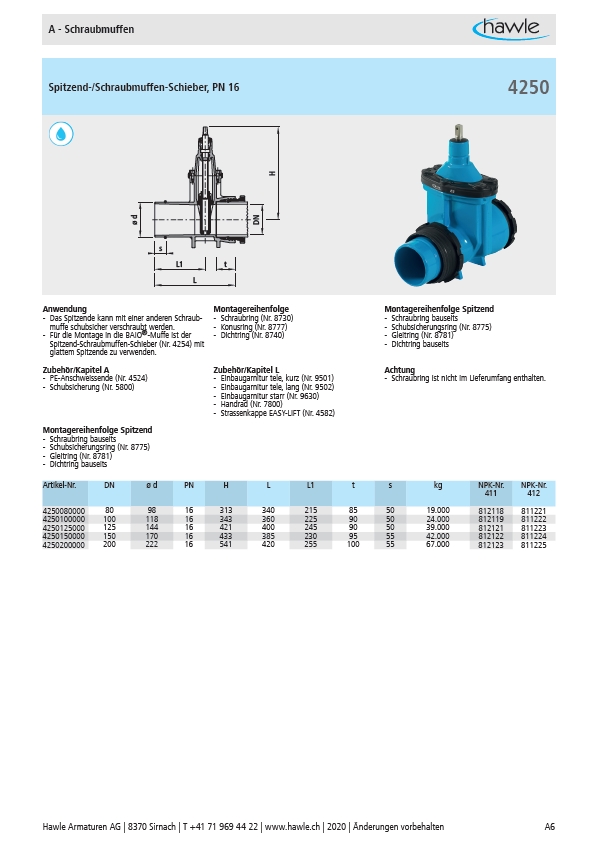

A - Schraubmuffen
Spitzend-/Schraubmuffen-Schieber, PN 16
L1 t
s
L
ø d
H
DN
Anwendung Montagereihenfolge Montagereihenfolge Spitzend
- Das Spitzende kann mit einer anderen Schraubmuffe
schubsicher verschraubt werden.
- Für die Montage in die BAIO®-Muffe ist der
Spitzend-Schraubmuffen-Schieber (Nr. 4254) mit
glattem Spitzende zu verwenden.
- Schraubring (Nr. 8730)
- Konusring (Nr. 8777)
- Dichtring (Nr. 8740)
- Schraubring bauseits
- Schubsicherungsring (Nr. 8775)
- Gleitring (Nr. 8781)
- Dichtring bauseits
Zubehör/Kapitel A Zubehör/Kapitel L Achtung
- PE-Anschweissende (Nr. 4524)
- Schubsicherung (Nr. 5800)
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
4250
- Schraubring ist nicht im Lieferumfang enthalten.
Montagereihenfolge Spitzend
- Schraubring bauseits
- Schubsicherungsring (Nr. 8775)
- Gleitring (Nr. 8781)
- Dichtring bauseits
Artikel-Nr. DN ø d PN H L L1 t s kg NPK-Nr.
411
NPK-Nr.
412
4250080000 80 98 16 313 340 215 85 50 19.000 812118 811221
4250100000 100 118 16 343 360 225 90 50 24.000 812119 811222
4250125000 125 144 16 421 400 245 90 50 39.000 812121 811223
4250150000 150 170 16 433 385 230 95 55 42.000 812122 811224
4250200000 200 222 16 541 420 255 100 55 67.000 812123 811225
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A6
